Digital hour meter with LCD display 230VAC

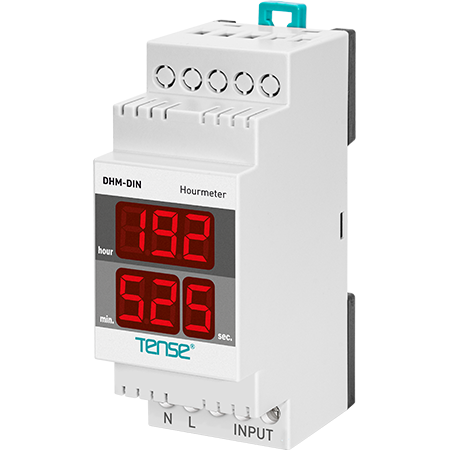

Števec delovnega časa DHM-DIN - montaža na DIN letev

Opis izdelka

Števec delovnega časa DHM-DIN je namenjen merjenju časa delovanja opreme, ki se napaja iz omrežja 230 VAC. Šteje skupni čas, ko je oprema pod napetostjo - primeren je za stroje, črpalke, ventilatorje, kompresorje, proizvodne linije in na splošno vse naprave, ki morajo beležiti skupni čas delovanja.

Ko se priključi napetost 230 VAC, naprava samodejno začne šteti čas. Vrednosti so prikazane na dveh zaslonih in shranjene v pomnilniku tudi v primeru izpada električne energije.

Tehnične specifikacije

• Napajalna napetost: 230 VAC (150-260 VAC), 50/60 Hz

• Poraba energije: < 6 VA

• Časovno območje štetja: do 99 999 ur

• Prikazovalnik:

  • Prikazovalnik: 2× 3-mestni prikazovalnik (višina številk 9,2 mm)

  • Prikaz načina:

    • HHH (ure) / MM (minute) / S (sekunde)

    • Po prekoračitvi 999 ur → na spodnjem zaslonu se prikažejo ure in minute (glejte podroben opis spodaj)

• Namestitev: MCB (odklopnik) profil, montaža na DIN letev

• Ponastavitev: gumb RESET (za DHM-DIN pritisnite z neprevodnim orodjem skozi odprtino RESET)

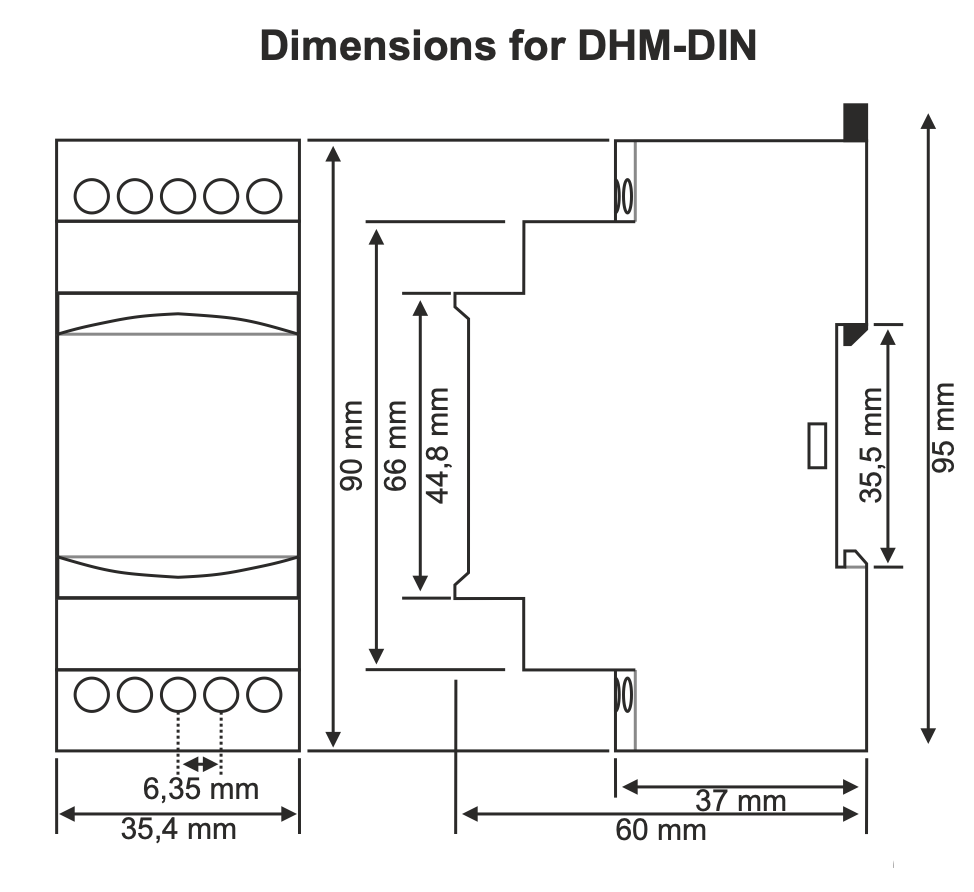

• Dimenzije: 35,4 × 60 × 90 mm

Uporaba in načelo delovanja

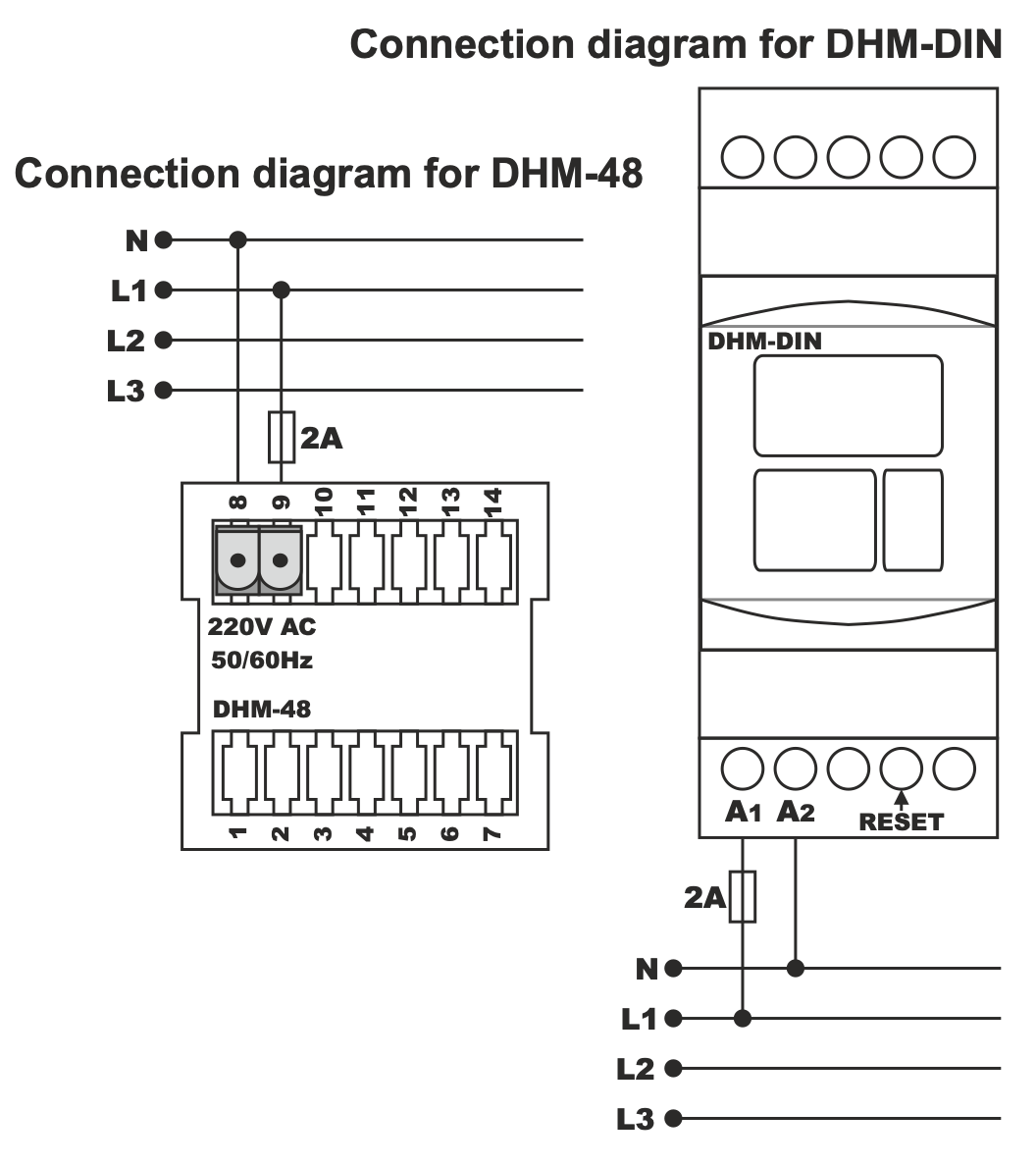

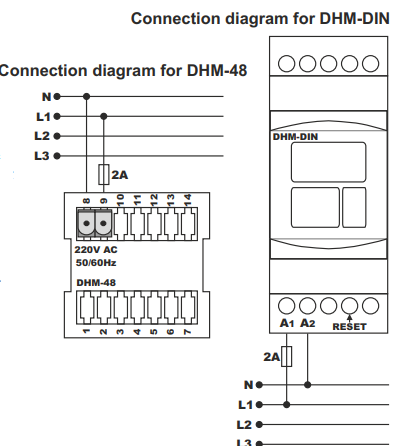

1. Priključitev po shemi - po priključitvi napajalne napetosti števec samodejno začne šteti čas od nič.

2. Način prikaza ob novem vklopu:

   • Zgornji prikazovalnik: HHH - tri števke ure

   • Spodnji prikazovalnik: MM S - dve številki minut + ena številka sekund

     • sekunde se vsakih 6 sekund povečajo za 1

3. Po prekoračitvi 999 ur:

   • Prikazi se spremenijo:

     • Spodnji zaslon → ura

     • desna številka spodnjega zaslona → minute (vsakih 6 minut se poveča za 1)

4. Pomnilnik za izpad električne energije:

   • Ko je napajanje prekinjeno, instrument ohrani zadnjo izmerjeno vrednost.

   • Ob ponovnem vklopu nadaljuje z odštevanjem od shranjene vrednosti

Ponastavitev števca

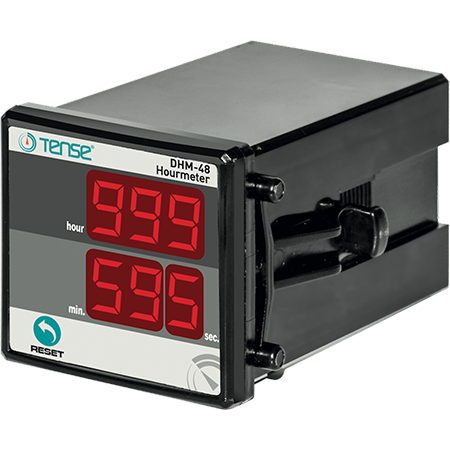

• DHM-48: Pritisnite gumb RESET za 5 s

• DHM-DIN: z neprevodnim orodjem (npr. izoliranim izvijačem) pritisnite skriti gumb RESET.

• Po ponastavitvi so vse številke nastavljene na 000000

Tipična uporaba

Števec se uporablja za dolgoročno spremljanje delovanja naprav, ki se preklapljajo neposredno z napajalno napetostjo:

• potopne črpalke

• domače vodovodne naprave / darling

• samosesalne črpalke

• vrteči se stroji

• kompresorji

• izpušni ventilatorji (mizarski, industrijski)

• proizvodni stroji in linije

• vsa oprema, pri kateri je treba zabeležiti celoten čas delovanja

Primerno za servisne intervale, načrtovanje vzdrževanja, nadzor uporabe strojev in evidenco življenjske dobe opreme.
