TK30 - Current transformer 150/5 200/5 250/5 300/5 400/5 500/5 600/5

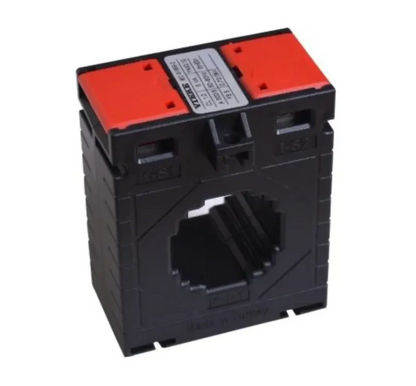

Merilni tokovni transformator z oknom serije TK30 turškega podjetja TENSE

Opis izdelka

Okenski merilni tokovni transformator je namenjen posrednemu merjenju sinusnih izmeničnih tokov v električnih sistemih.
Primeren za profesionalno uporabo v industriji, merilnih omarah, merilnih in nadzornih sistemih.
Montaža je mogoča z montažnimi nogami KK0001 ali KK0002 (priložene).

Tehnične specifikacije

Električni parametri

Drsni merilni transformator za primarne nazivne tokove od 150 do 600 A, sekundarni tok 5 A, nazivni izhodi od 1 do 10 VA, na voljo v razredu točnosti 0,5S.

Mehanski parametri

• Primarno navitje (odprtina): 30 × 10 mm

• Okrogla žica: Ø 26 mm

• Ohišje: nevnetljiv ABS, odporen na ogenj

• Stikalni blok:

  • Neodstranljiv pokrov

  • Primeren za vodnike z velikim presekom

  • Medeninaste sponke za večjo varnost

Namestitev

• Tip montaže: KK0001 ali KK0002

• Enostavno se namesti na vodnik

Toplotne in obratovalne lastnosti

• Delovna temperatura: -25 °C do +85 °C

• Kratkotrajna odpornost na tok kratkega stika (Ith): 60 × In

• Odpornost proti trajnemu toku (Id): 1,2 × In

Standardi

Izdelano v skladu z:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
