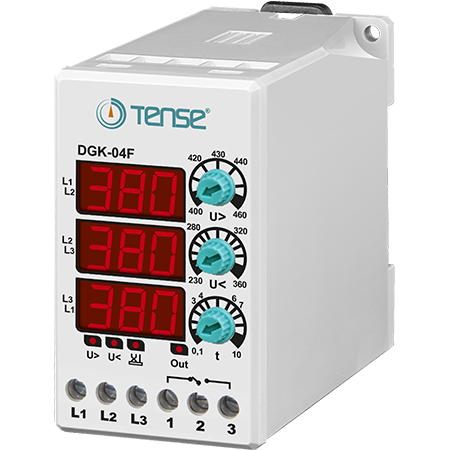

Trifazni digitalni napetostni zaščitni rele z nadzorom zaporedja faz (brez nevtralnega vodnika), DGK-04F

Digitalno trifazno napetostno zaščitno rele za DIN-letev, Tense

Mikroprocesorski zaščitni rele Tense DGK-04F je zasnovan za celovito zaščito občutljivih industrijskih naprav in motorjev pred tveganji, povezanimi z nihanji napetosti v trifaznih omrežjih. Naprava neprekinjeno spremlja skupno napetost in zagotavlja visoko natančno zaščito pred prenapetostjo, podnapetostjo in napačnim zaporedjem faz. Posebnost tega modela je priključitev brez potrebe po priključitvi nevtralnega vodnika (asimetrična/trifazna omrežja).

Relé je opremljeno z digitalnimi zasloni za takojšen pregled stanja posameznih faz. Uporabnik lahko natančno nastavi mejne vrednosti napetosti in časovno zakasnitev za filtriranje kratkotrajnih omrežnih konic in preprečevanje neželenega preklapljanja. Kompaktna modularna konstrukcija zagotavlja enostavno namestitev na standardno nosilno letev DIN 35 mm.

Glavne funkcije in zaščite

• Zaščita pred prenapetostjo in podnapetostjo: samodejno odklopi izhod, če napetost preseže ali pade pod nastavljene meje.

• Nadzor zaporedja faz: Preprečuje delovanje motorjev v nasprotni smeri v primeru napačnega priključka faz.

• Brez nevtralnega vodnika (Non-Neutral): Idealno za sisteme, kjer nevtralni vodnik N ni na voljo ali ni potreben.

Tehnični parametri

• Tip izdelka: Digitalni napetostni zaščitni rele

• Število faz: 3 (trifazna vezava brez N)

• Nazivna delovna napetost ($U_n$): 3× 380 V AC (50/60 Hz)

• Način montaže: 35 mm DIN-tirnica / montažna plošča

• Izhodni kontakt: 5 A / 250 V AC (uporni breme)

Območja nastavitve

• Zaščita pred prenapetostjo (High Voltage): 400 – 460 V AC (nastavljiva)

• Zaščita pred prenizko napetostjo (Low Voltage): 230 – 360 V AC (nastavljiva)

• Časovni zamik ob napaki (Error Waiting Time): 0,1 – 10 s (nastavljiv)
