Vendor: TENSE

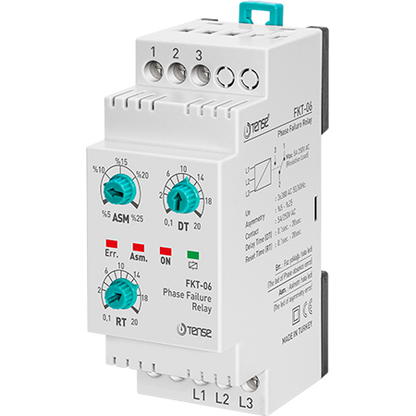

Three-phase monitoring/protective relay for phase/asymmetry/voltage fault monitoring

Barcode: FKT-06F
€30,37 €24,89 excl. VAT
€30,37 €24,89 excl. VAT
Low stock: 10 left
Dream phase: Yes
  • Description
  • Payment methods
  • Warranty

Fazni zaščitni rele brez nevtralnega vodnika - z nadzorom asimetrije in nadzorom zaporedja faz

Fazni zaščitni rele je namenjen zaščiti trifaznih motorjev in drugih naprav, občutljivih na spremembe napetosti. S spremljanjem asimetrije faz, nadzorom odpovedi faz in pri izbranih modelih tudi nadzorom pravilnega zaporedja faz zagotavlja varno delovanje tudi v nestabilnem omrežju.

Naprava deluje brez potrebe po nevtralnem vodniku, kar omogoča enostavno namestitev v industrijske distribucijske sisteme.
Območje nadzora fazne napetosti: 240-500 V AC.

Uporaba in načelo delovanja

  1. Rele priključite v skladu s priloženo shemo.

  2. Nastavite:

    • Dovoljena vrednost asimetrije (%)

    • zakasnitev napake (DT)

    • čas ponastavitve (RT)

  3. Če je napetost v normalnem območju in asimetrija ne presega nastavljene meje, se rele vklopi in zasveti lučka RELÉ.

  4. Pri izvedbah z nadzorom zaporedja faz mora biti pravilno tudi zaporedje L1-L2-L3.

  5. Če napetost katere koli faze preseže mejo asimetrije, se prižge indikator ASM. (asimetrija ) in rele po zakasnitvi DT izklopi.

  6. Ko se napetost vrne v normalno stanje, se odšteje čas ponastavitve RT. Nato okvara ugasne in rele se ponovno aktivira.

Izračun asimetrije

Za določitev asimetrije se uporablja naslednja formula:

Asimetrija = ((največja napetost - najmanjša napetost) / največja napetost) × 100 %.

Primer:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

To vrednost je treba prilagoditi glede na vrsto priključene obremenitve.

Tehnične specifikacije

Parameter Vrednost
Delovna napetost 3×380 V AC, 50/60 Hz
Nazivna pomožna napetost (model FKM-05 / 05F) 220 V AC, 50/60 Hz
Območje asimetrije 5-25 %
Nastavitev zakasnitve napake (DT) 0,1-20 s
Nastavitev ponastavitve (RT) 0,1-20 s
Poraba energije < 6 VA
Delovna temperatura -20 do +55 °C
Signalizacija Indikacija 4× LED
Namestitev Lestvica DIN
Izhodni kontakt 5 A / 250 VAC (uporovna obremenitev)
Največja nadmorska višina < 2000 m
Največji premer vodnika 2,5 mm²
Teža 0,210 kg
