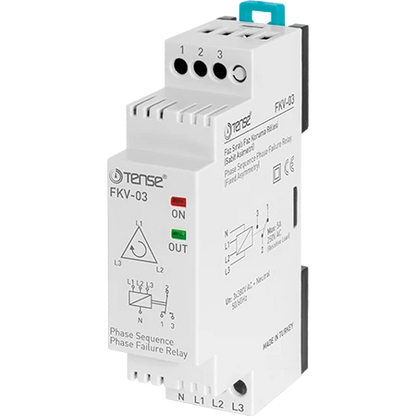

Fazni krmilni rele FKV-03N - TENSE

Opis izdelka:
FKV-03N je trifazni kontrolni rele, namenjen zaščiti elektromotorjev pred napačnim zaporedjem faz, izpadom faz in preveliko asimetrijo. Rele nima nadzora ničelnega vodnika, asimetrija pa je določena na 40 %.

Rele je idealen za industrijske aplikacije, kjer je potrebna hitra in zanesljiva zaščita motorjev pred poškodbami zaradi nepravilnih povezav ali nihanja napetosti.

Algoritem delovanja

1. Običajno delovanje:

   • Prisotne so vse tri faze.

   • Zaporedje faz je pravilno.

   • Napetostna asimetrija je znotraj tolerančnega območja ≤ 40 %.

   • Rele je v obratovalnem stanju - kontakti 2-3 so zaprti, indikatorja PWR in RLY sta prižgana.

2. Napačno stanje:

   • Če napetost katere koli faze presega dovoljene meje ali je zaporedje faz nepravilno:

     • stiki 2-3 se odklopijo,

     • kontakta 1-2 se vklopita,

     • indikator RLY ugasne.

3. Vrnitev v normalno stanje:

   • Ko se obnovita pravilna napetost in zaporedje faz, se rele samodejno preklopi nazaj v delovno stanje.

Tehnični parametri

• Napajalna napetost: 3 × 380 V AC

• Dovoljena asimetrija: 40 % (fiksna)

• Kontakt: SPDT, največ 5 A / 250 V AC

• Indikacija: LED PWR in RLY

• Namestitev: DIN-lestvica

• Delovna temperatura: od -20 °C do +55 °C

• Poraba energije: <6 VA

• Teža: <150 g
