3-fazni analizator parametrov omrežja

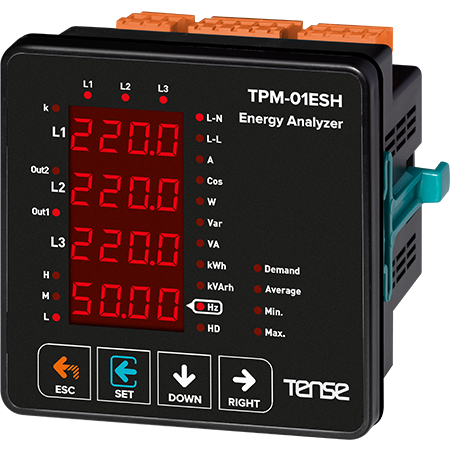

3-fazni analizator omrežja / analizator omrežja / merilnik parametrov omrežja - večnamenski digitalni panelni merilnik, indikator toka, napetosti, frekvence in skupne moči, z dvema relejnima izhodoma in digitalnim vhodom, RS485 ModBus RTU - proizvajalec TPM-01ESH TENSE (Turčija)

Večnamenski analizator električnega omrežja je namenjen natančnemu merjenju parametrov trifaznih omrežij

Analizatorji moči so namenjeni merjenju in spremljanju električnih vrednosti. Z uporabo komunikacijske funkcije je mogoče neodvisno spremljati in poročati o meritvah energije

Glavne prednosti:

• RS485 Modbus RTU (1200-38400b/s)

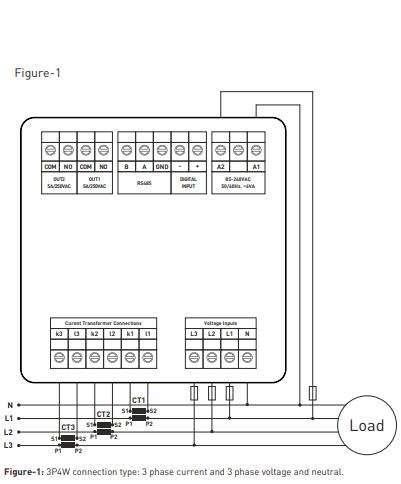

• 3-fazni napetostni transformator in 3-fazni tokovni transformator.

• Prikazuje napetostne in tokovne harmonske do 31. harmonske

• Prikazuje aktivno moč na fazo (P)

• Prikazuje jalovo moč na fazo (Q, induktivno in kapacitivno)

• Prikazuje navidezne moči v fazi (S)

• Prikazuje vrednosti Cosφ in faktorja moči za vsako fazo

• Prikazuje vrednosti napetosti med fazo in nevtralno fazo, medfazne napetosti (V) in toka (I) vsake faze, merjenje frekvence

• Prikazuje skupne vrednosti uvoza in izvoza aktivne energije (ΣkWh)

• Prikazuje skupne vrednosti induktivne in kapacitivne jalove energije (ΣkVArh)

• Prikaže najmanjše in največje vrednosti, največjo potrebo

• 2 relejska izhoda, 1 digitalni vhod

• Dnevniki dogodkov (visoka/nizka napetost/tok, napetostno/tokovno neravnovesje, THD-I)

• Meni je zaščiten z geslom.

Običajno se ta omrežni analizator uporablja s tokovnimi merilnimi transformatorji - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 ali podobnimi. Takšne transformatorje lahko kupite v naši e-trgovini, Če boste analizator priključili na ModBus, vam bomo na zahtevo poslali registracijsko tabelo z naslovi ModBus.
