Časovnik / rele za vklop/izklop s časovnim zamikom / rele za en strel

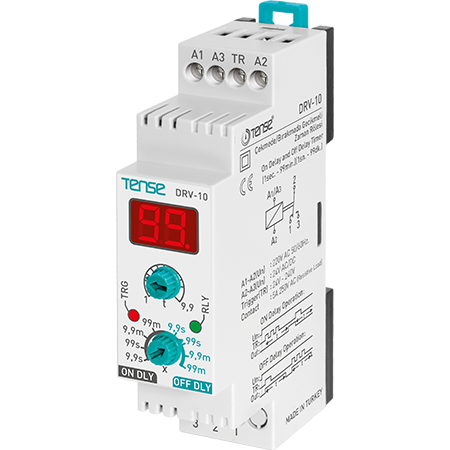

Digitalni časovni rele DRV-10 z zakasnitvijo vklopa/izklopa, prikazom in kontrolnim signalom

Digitalni časovni rele DRV-10 je univerzalna naprava za časovno nadzorovano krmiljenje električne opreme. Omogoča nastavitev zakasnitve vklopa ali izklopa v razponu do 99 minut. Rele se sproži s krmilnim signalom na vhodu TR in je primeren za domače, komercialne in industrijske aplikacije, kjer je potreben natančen časovni razpored.

Relej ima jasen digitalni zaslon, indikator stanja LED in univerzalno napajanje 230 V AC/DC ali 24 V AC/VDC. Zaradi svoje ozke zasnove zavzame le minimalno prostora v omari.

Funkcije in lastnosti

Digitalni zaslon
Omogoča enostavno nastavitev in spremljanje odštevanja. Prikazuje čas v sekundah ali minutah, odvisno od izbranega načina.

Dva načina delovanja - zakasnitev vklopa in zakasnitev izklopa
Relej se lahko uporablja za zakasnitev vklopa ali zakasnitev izklopa naprave na podlagi krmilnega signala.

Preklapljanje prek vhoda TR
Časovne funkcije se aktivirajo z naraščajočim robom signala na vhodu TR (TRG).

Indikacija LED
Dve LED diodi prikazujeta stanje napajanja in stanje tuljave releja.

Univerzalno napajanje
- 230 V AC/DC (priključki A1-A2)
- 24 V AC/VDC (priključki A2-A3)

Enostavna montaža na DIN letev
Kompaktna oblika (širina 23 mm) omogoča namestitev tudi v majhne omare. Zaščita IP20.

Tehnični parametri

• Časovno območje: 1 s - 99 min

• Kontakt: 1× stikalo NO/NC, 5 A / 250 V AC

• Indikacija LED: napajanje, tuljava releja

• Napajanje:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Namestitev: 35 mm DIN letev

• Zaščita: IP20

• Dimenzije: 90 × 23 × 58 mm

Uporaba

Rele je primeren za:

• za zakasnjeno vklapljanje ventilatorjev (stranišče, kopalnica), razsvetljava

• nadzor zagona motorja

• zakasnjeno vklapljanje kontaktorjev

• časovno nadzorovane procese v gospodinjstvih in industriji

Ko je uporabljen signal, se aktivira časovno krmiljenje v skladu z izbranim načinom. Odštevanje je vidno na zaslonu.

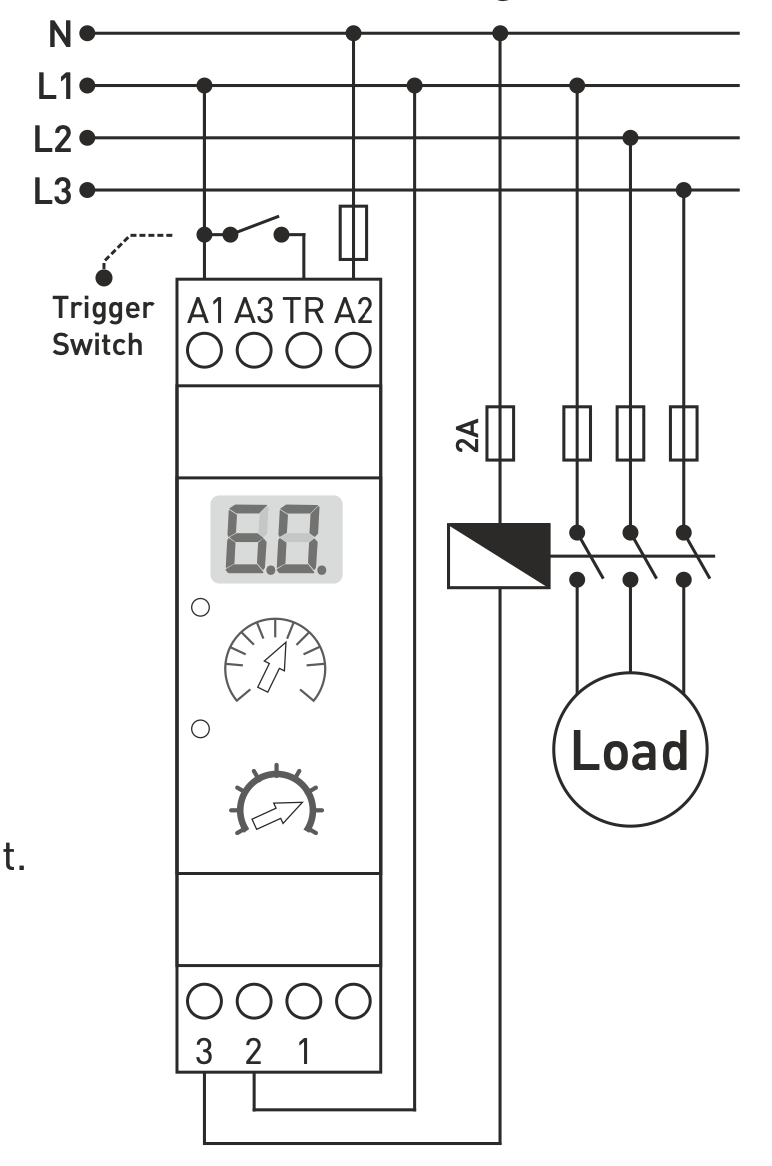

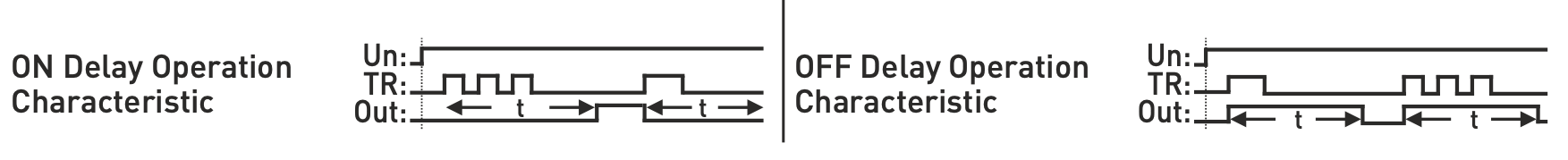

Opis delovanja

ON Delay - zakasnjeno vklapljanje

• Po naraščajočem robu signala na vhodu TR se začne odštevanje nastavljenega časa.

• Po pretečenem času se vklopi stik NO releja.

• Rele ostane vklopljen do naslednjega naraščajočega roba signala na vhodu TRG.

• Na zaslonu se prikaže odštevanje do vklopa.

Zakasnitev izklopa

• Po naraščajočem robu signala se rele takoj vklopi.

• Rele ostane v stanju vklopa toliko časa, kolikor je nastavljeno s časovnikom.

• Na zaslonu je prikazano odštevanje do izklopa.
