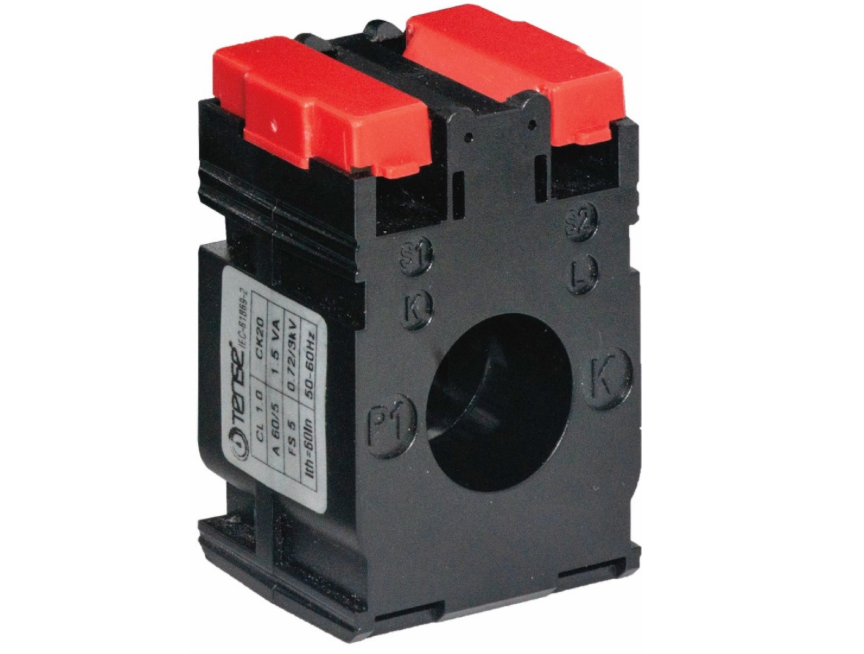

Merilni tokovni transformator CK20 - TENSE

Opis izdelka:
Merilni tokovni transformator serije CK20 je namenjen posrednemu merjenju izmeničnega toka v nizkonapetostnih električnih tokokrogih. Uporablja se za napajanje ampermetrov, merilnikov moči in multimetrov ali kot vhod za zaščitne releje in nadzorne naprave.

Transformator omogoča varno in natančno merjenje visokih tokov prek standardiziranega sekundarnega toka 5 A.

Tehnične specifikacije

• Pretvorbeni faktor: 60/5 A

• Obremenitev: 1 VA

• Razred natančnosti: 1

• Stikalni blok: Neodstranljiv pokrov, primeren za vodnike velikega premera, izdelan iz medenine

• Ohišje: nevnetljiv samougasljiv ABS

• Pritrditev: tirnica DIN (KK0003)

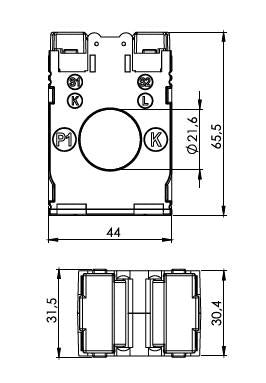

• Osnovni vodnik: okrogla žica Ø 20 mm

• Kratkostična tokovna upornost (Ith): 60 × In

• Upornost pri stalnem toku (Id): 1,2 × In

• Delovna temperatura: -25 °C do +85 °C

• Nazivna frekvenca: 50-60 Hz

• Omejitev udarnega toka (FS): 5

• Preskusna izolacijska napetost: 3 kV za 1 minuto

• Standardi: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Dodatne informacije

• Vsak tokovni transformator je individualno preizkušen v tovarni proizvajalca.

• Rezultati meritev so zapisani v poročilu o preskusu, ki je priloženo transformatorju.

• Transformator je primeren za industrijske aplikacije, stikalne naprave, merilne in zaščitne sisteme.
