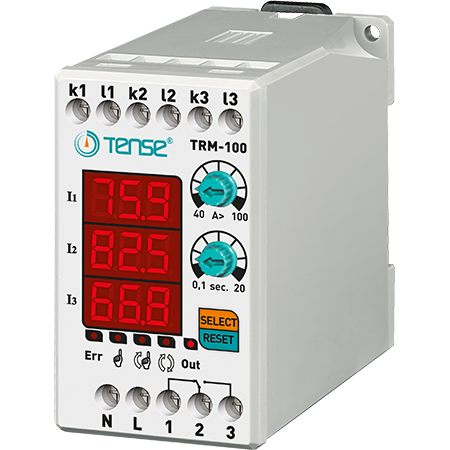

Digitalni nadtokovni rele s 3×3-mestnim LED prikazovalnikom TRM-100

Trifazni tokovni rele za nadzor/omejitev toka obremenitve v območju 40-100 A, proizvajalec TENSE (Turčija)

Digitalni nadtokovni releji TRM-100 so zasnovani tako, da ščitijo bremena pred poškodbami zaradi visokih tokov, hkrati pa omogočajo nadzor delovanja.

- 40-100 A (nastavljiva vrednost nadtoka)
- 50-odstotna fiksna asimetrija toka
- Nastavljiv čas zakasnitve napake
- Nastavljiv način delovanja (samodejni, polavtomatski, ročni)
- Ob nakupu tokovnega releja TENSE dobite kompletno napravo, pripravljeno za delovanje - vključeni tokovni transformatorji.

Uporaba naprave in načelo delovanja

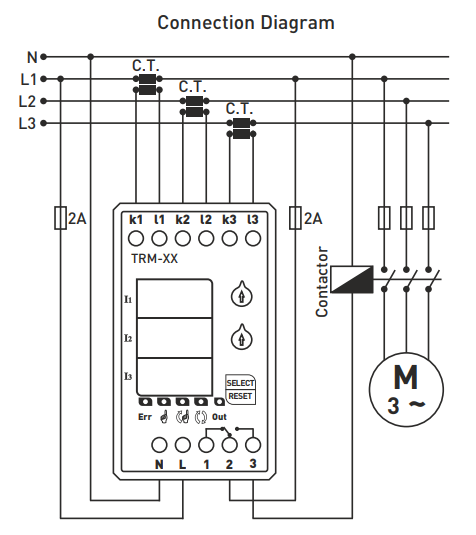

1. Napravo priključite v skladu s shemo ožičenja.
2. Ko je ožičenje končano, priključite napajanje. Po vklopu se na zaslonu za 5 sekund prikažejo nastavljene vrednosti.
3. S krmilnikom "A>" nastavite vrednost nadtoka. Nastavljena vrednost je prikazana na levem zaslonu.
4. S krmilnikom "t" nastavite čas zakasnitve. Nastavljena vrednost je prav tako prikazana na levem zaslonu.

Ob vklopu naprave:
- rele se aktivira, izhodni kontakt preklopi na sponko 3 in zasveti indikator OUT.
- Če tok preseže nastavljeno vrednost nadtoka (A>), začne naprava odštevati čas zakasnitve in zasveti indikator ERR.
- Po preteku časa se rele izklopi, kontakt preklopi na sponko 1 in indikator OUT ugasne.

Opis

Elektronski tokovni rele serije TRM-100 je namenjen samodejnemu odklopu naprav, ko je presežen največji dovoljeni tok.
Omogoča nastavitev preklopnega toka, časa zakasnitve in časa ponovnega vklopa.
Na voljo so trije programi za vrnitev v "delovni" način - ROČNI, SEMI-AUTOMATSKI in AVTOMATSKI.

Načini ponastavitve:

- Ročni način: Po okvari zaradi nadtoka je treba napravo ponastaviti s pritiskom na gumb Reset. V tem načinu sveti ustrezna LED dioda.
- Polavtomatski način: sistem se po nadtokovni napaki trikrat samodejno ponastavi, ob naslednji napaki pa počaka na ročno ponastavitev. V tem načinu sveti ustrezna LED dioda.
- Samodejni način: sistem se samodejno ponastavi po vsaki okvari zaradi previsokega toka. V tem načinu sveti ustrezna LED dioda.

Opomba: Če želite spremeniti način, držite gumb SELECT 10 sekund. Ko spremenite način, se prižge ustrezni indikator LED.

Asimetrija 50 % (fiksno)

Če razlika med največjim in najmanjšim faznim tokom presega 50 %, naprava v 2 sekundah preide v način napake asimetrije.
(To preprečuje poškodbe sistema, če se med delovanjem motorja izgubi ena faza.)

Med asimetrično napako:
- Prikazovalna skupina obeh faz, ki sta povzročili napako, utripa, indikator ERR pa sveti.
- Za izhod iz načina napake je treba napravo ročno ponastaviti.

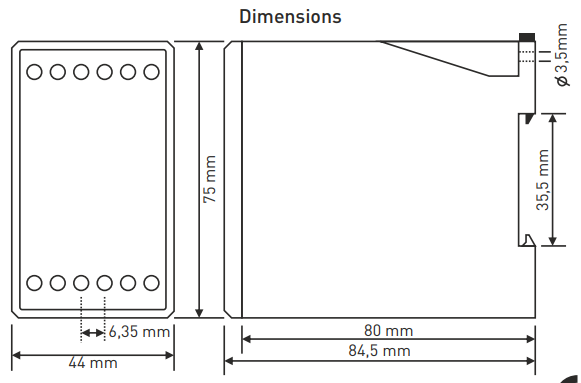

Tehnični parametri:

- Delovna napetost: 150-260 VAC.
- Delovna frekvenca: 50/60 Hz
- Poraba energije: < 6 VA
- Delovna temperatura: od -20 °C do +55 °C
- Prikazovalnik: 3x3 števke, 5 LED diod
- Nastavitev nadtoka (A>): 40-100 A
- Čas zakasnitve: 0,1 s - 20 s
- Vrsta priključka: priključek
- Kontakti: 5 A / 250 V AC (aktivna obremenitev)
- Premer žice: 2,5 mm²
- Teža: največ 250 g
- Montaža: na DIN-lestvici
- Delovna nadmorska višina: < 2000 m

Opomba: TRM-50, TRM-100, TRM-200 in TRM-300 se lahko uporabljajo samo s tokovnimi transformatorji, ki so vključeni v dobavo.
TRM-400 se lahko uporablja s tokovnim transformatorjem 400/5, ki je priložen TRM-400.
