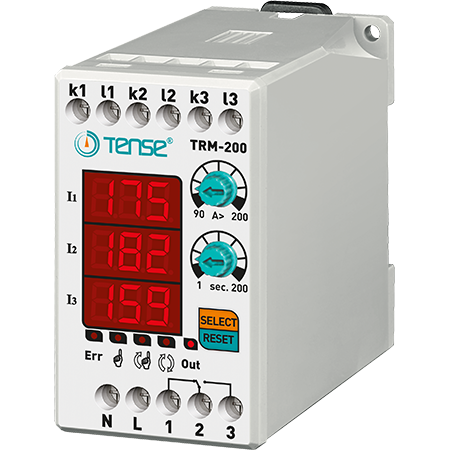

Digitalni nadtokovni rele s 3×3-mestnim LED prikazovalnikom TRM-200

Trifazni tokovni rele za nadzor / omejevanje toka obremenitve v območju 90-200 A, proizvajalec TENSE (Turčija)

Digitalni nadtokovni releji TRM-200 so zasnovani tako, da ščitijo bremena pred poškodbami zaradi visokih tokov, hkrati pa omogočajo nadzor delovanja.

- 90-200 A (nastavljiva vrednost nadtoka)
- 50-odstotna fiksna asimetrija toka
- Nastavljiv čas zakasnitve napake
- Nastavljiv način delovanja (samodejni, polavtomatski, ročni)
- Ob nakupu tokovnega releja blagovne znamke TENSE dobite napravo, pripravljeno za uporabo - vključeni so tokovni transformatorji.

Uporaba naprave in načelo delovanja

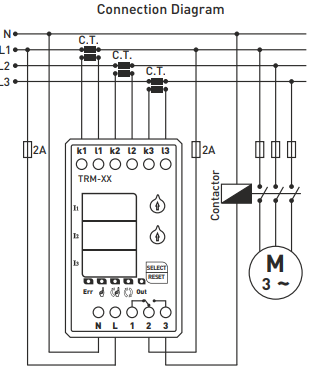

1. Napravo priključite v skladu s shemo ožičenja.
2. Ko je ožičenje končano, priključite napajanje. Po vklopu se na zaslonu za 5 sekund prikažejo nastavljene vrednosti.
3. S krmilnikom "A>" nastavite vrednost nadtoka. Nastavljena vrednost je prikazana na levem zaslonu.
4. S krmilnikom "t" nastavite čas zakasnitve. Nastavljena vrednost je prav tako prikazana na levem zaslonu.

Ob vklopu naprave:
- rele se vklopi, izhodni kontakt se preklopi na sponko 3 in indikator OUT se prižge.
- Če tok preseže nastavljeno vrednost nadtoka (A>), naprava začne odštevati čas zakasnitve in indikator ERR se prižge.
- Po preteku nastavljenega časa se rele izklopi, kontakt se preklopi na sponko 1 in indikator OUT ugasne.

Opis

Elektronski tokovni rele serije TRM-200 je namenjen samodejnemu odklopu naprav, ko je presežen največji dovoljeni tok.
Ima programirljivo območje izklopa, možnost nastavitve časa zakasnitve in časa vrnitve.
Obstajajo 3 načini vrnitve v delovno stanje - ROČNI, SEMI-AUTOMATSKI, AVTOMATSKI.

Načini ponovne vzpostavitve:

- Ročni način: Po okvari zaradi nadtoka je treba napravo ponastaviti s pritiskom na gumb Reset. V tem načinu sveti ustrezna LED dioda.
- polavtomatski način: sistem se po nadtokovni napaki trikrat samodejno ponastavi, ob naslednji napaki pa počaka na ročno ponastavitev. V tem načinu sveti ustrezna LED dioda.
- Samodejni način: sistem se samodejno ponastavi po vsaki napaki previsokega toka. V tem načinu sveti ustrezna LED dioda.

Opomba: Če želite spremeniti način, držite gumb SELECT 10 sekund. Ko spremenite način, se prižge ustrezna lučka LED.

Asimetrija 50 % (fiksno)

Če razlika med največjim in najmanjšim faznim tokom preseže 50 %, naprava v 2 sekundah preide v način napake asimetrije.
(To preprečuje poškodbe sistema v primeru izpada faze med delovanjem motorja.)

Ko pride do napake asimetrije:
- Prikazovalna skupina obeh faz, ki sta povzročili napako, utripa, indikator ERR pa sveti.
- Za vrnitev iz načina napake asimetrije je treba napravo ročno ponastaviti.

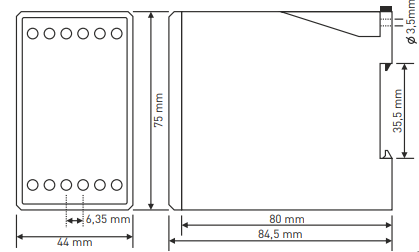

Tehnični parametri:

- Delovna napetost: 150-260 V AC
- Delovna frekvenca: 50/60 Hz
- Moč: < 6 VA
- Delovna temperatura: -20 °C do +55 °C
- Prikazovalnik: 3x3 števke, 5 LED
- Nastavitev nadtoka (A>): 90-200 A
- Čas zakasnitve: 1 s - 200 s
- Vrsta priključka: sponka
- Kontakti: 5 A / 250 V AC (aktivna obremenitev)
- Premer žice: 2,5 mm²
- Teža: max. 250 g
- Montaža: na DIN-lestvici
- Delovna višina: < 2000 m

Opomba: TRM-50, TRM-100, TRM-200 in TRM-300 se lahko uporabljajo samo s tokovnimi transformatorji, ki so vključeni v obseg dobave.

TRM-400 se lahko uporablja s tokovnim transformatorjem 400/5, ki je priložen TRM-400.
