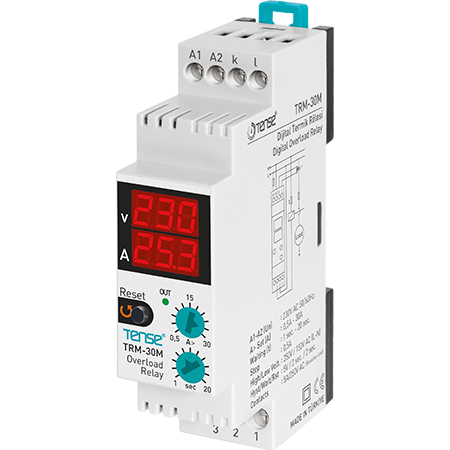

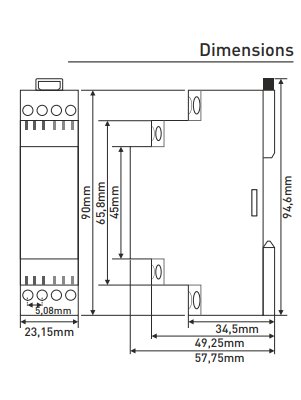

Digitalni nadtokovni rele s prenapetostno zaščito TRM-30M

Nadzorni tokovni in napetostni rele TRM-30M z zaslonom, 1-fazni do 30 A

Enofazni digitalni rele, zasnovan za zaščito občutljive opreme pred nadtokom, prenapetostjo in prenizko napetostjo. Omogoča natančno nastavitev tokovne omejitve in časovnega zamika ter prikazuje izmerjene vrednosti napetosti in toka na dvovrstičnem zaslonu.

TRM-30M je zasnovan za zaščito 1-fazne opreme, občutljive na vrednosti obratovalnega toka in napetosti. Rele vključuje tokovni transformator v paketu in ima naslednje funkcije:

• nadtokovna zaščita (nastavljiva vrednost toka 0,5 ... 30 A)
• prenapetostna zaščita, napetost višja od 250 VAC (fiksna vrednost)
• prenizkonapetostna zaščita, napetost manj kot 150 VAC (fiksna vrednost)
• Histereza napetosti: 5 V (fiksna vrednost)
• Zakasnitev napake pri napetosti: 2 s (fiksna vrednost)
• Ponastavitev napake napetosti: 2 s (fiksna vrednost)

Uporaba in načelo delovanja

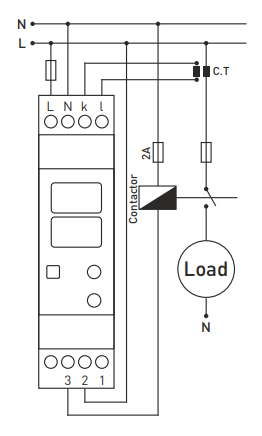

Napravo priključite v skladu s priloženo shemo ožičenja. Nepravilna priključitev lahko povzroči poškodbe naprave. Vrednost nadtoka nastavite glede na vrednosti obratovalnega toka opreme, ki jo boste uporabljali.

Po priključitvi napajalnika:

• V prvi sekundi se na zgornjem zaslonu prikaže nastavljena vrednost nadtoka.
• Na spodnjem zaslonu se bo prikazal čas zakasnitve napake.
• Napetost med fazo L in nevtralnim vodnikom N se prikaže na zgornjem zaslonu.
• Po eni sekundi delovanja se na spodnjem prikazovalniku prikaže tok, ki se odvaja iz omrežja.

Nastavitve

• A> - nastavitev vrednosti nadtoka; vrednost se prikaže na zgornjem zaslonu.
• sek. - nastavitev čakalnega časa pred vstopom v stanje okvare zaradi nadtoka; vrednost se prikaže na spodnjem zaslonu.

Ko je napajanje priključeno, se stik NO zapre in indikator "OUT" se prižge.

Ko naprava preide v stanje napake:

• Ustrezni zaslon utripa
• indikator "OUT" ugasne.
• Kontakt NO se odpre
• Vklopi se kontakt NC

Zaščitne funkcije

1. Zaščita pred visokim tokom - vstop v stanje okvare:

• Če tok, ki se odvaja iz omrežja, preseže nastavljeno vrednost nadtoka, naprava počaka nastavljeni čas zakasnitve in nato preide v stanje napake.
• Stanje napake: V tem primeru je stik NO odprt, spodnji zaslon utripa, LED dioda "OUT" je ugasnjena, stik NC je zaprt.

Izhod iz stanja napake:

• Če tok pade pod nastavljeno vrednost, naprava po 3-sekundnem pritisku gumba za ponastavitev izstopi iz stanja napake.
• Pri normalnem delovanju: V normalnem stanju je stik NO zaprt, spodnji zaslon je enakomeren, LED dioda "OUT" sveti, stik NC je odprt.

2. Prenapetostna zaščita (U > 250 V) - vhod:

• Ko je napetost nad 250 V, naprava počaka 2 sekundi in preide v stanje napake.
• Stanje napake: V tem primeru je stik NO odprt, zgornji zaslon utripa, LED dioda "OUT" je ugasnjena, stik NC je zaprt.

Izhod:

• Naprava samodejno izstopi iz stanja napake 2 sekundi po padcu napetosti pod 245 V.
• Normalno delovanje: Vklop: NO zaprt, zgornji zaslon je enakomeren, LED "OUT" sveti, kontakt NC je odprt.

3. Zaščita pred prenizko napetostjo (U < 150 V) - vhod:

• Ko napetost pade pod 150 V, naprava počaka 2 sekundi in preide v stanje napake.
• Stanje napake: NO odprt, zgornji zaslon utripa, LED dioda "OUT" sveti, NC zaprt.

Izhod:

• Samodejni zaključek stanja napake 2 sekundi po tem, ko napetost naraste nad 155 V.
• Normalno delovanje: NO je zaprt, zgornji zaslon je enakomeren, LED "OUT" sveti, NC je odprt.

Indikacija napake

• Zgornji zaslon utripa: ob napaki visoke ali nizke napetosti.
• Spodnji zaslon utripa: pri napaki visokega toka.
• LED dioda OUT: sveti, ko je naprava v normalnem stanju. Kontakt NO je zaprt.

Stanje naprave
