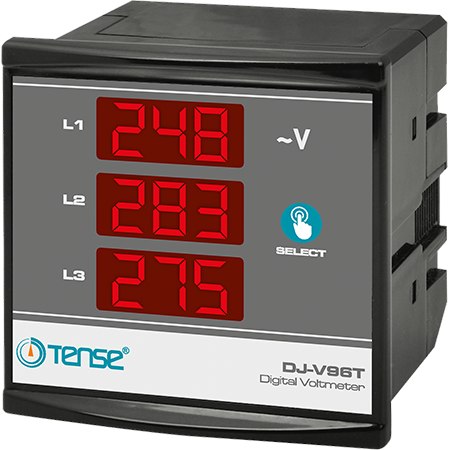

DJ-V96T Digitalni trifazni voltmeter za izmenični tok, nameščen na ploščo

Trifazni digitalni panelni voltmeter (elektronski voltmeter za 3 faze) z navojem za AC TENSE, DJ-V96T

Naprava za hkratno merjenje fazne/ničelne napetosti na treh fazah z izpisom trenutnih vrednosti napetosti na treh prikazovalnikih. Način prikaza se izbere z gumbom na sprednji plošči voltmetra.

Uporaba naprave in načelo delovanja

Naprava je namenjena spremljanju napetosti med faznim in nevtralnim vodnikom ter med fazami. Prikazuje tudi zaporedje faz.

Ko je napajalnik priključen, se prikažejo vrednosti napetosti na vhodih L1, L2 in L3.

Če so na zaslonu prikazane vrednosti napetosti faz L1, L2 in L3, se ob pritisku gumba SELECT na zaslonu prikažejo vrednosti napetosti faz L12, L23 in L31. Ob ponovnem pritisku gumba SELECT se na zaslonu prikaže zaporedje faz.

Če je zaporedje faz pravilno, se na zaslonu od zgoraj navzdol prikažejo L1, L2, L3.

Če je zaporedje faz nepravilno, se na zaslonu prikažejo L1, L3, L2 od zgoraj navzdol.

Tehnične specifikacije

Delovna napetost (Un): 140V - 300V AC

Delovna frekvenca: 50/60 Hz

Poraba energije: <4VA

Delovna temperatura: -20°C.....+55°C

Natančnost merjenja: ±1 %.

Merilno območje (L-N): 5V - 300V AC (napetost na L1 mora biti vsaj 140V)

Merilno območje (L-L): 5V - 500V AC

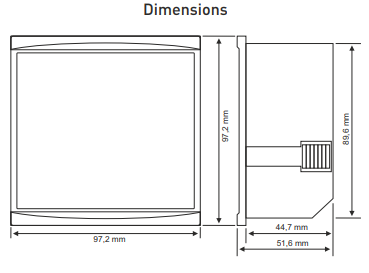

Dimenzije montažne odprtine: 91x91 mm

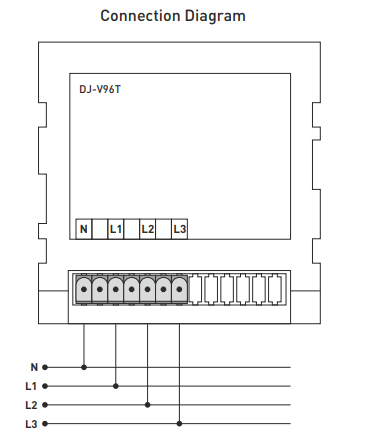

Vrsta priključka: vtični priključek

Prikazovalnik: 3x3 števke, 14 mm

Teža: največ 300 g

Delovna nadmorska višina: < 2000 metrov

Premer kabla: 1,5 mm²
