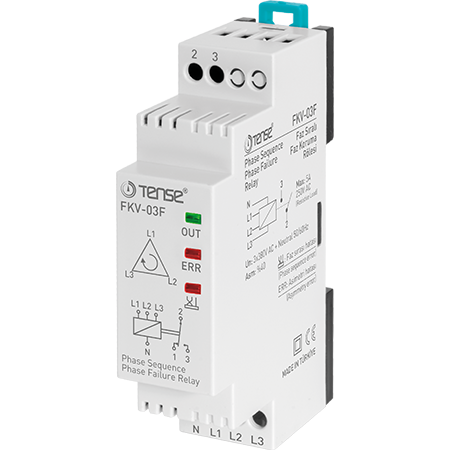

Fazni krmilni rele FKV-03F

Rele za nadzor faz za zaščito trifaznega elektromotorja - nadzor zaporedja faz, prisotnosti in asimetrije (fiksna nastavitev 40 %), z ničelnim vodnikom, Tense

Fazni nadzorni rele za zaščito trifaznega elektromotorja - spremljanje zaporedja faz, prisotnosti in asimetrije (fiksna nastavitev pri 40 %), model FKV-03F, proizvajalec TENSE.

Delovanje in uporaba naprave

Normalno delovanje (brez napak): če so faze v pravilni vrednosti in zaporedju, je rele pod napetostjo in sveti dioda OUT.

Napaka asimetrije: če je katera koli faza zunaj normalnega razpona, LED dioda ERR ugasne in rele se izklopi.

Nepravilno zaporedje faz (napaka zaporedja faz): Indikator napake zaporedja faz stalno sveti, LED OUT ugasne in rele je izklopljen.

Rele pod napetostjo: kontakta 2 (COM) in 3 (NO) sta pod napetostjo. Rele je deaktiviran: kontakta 2 (COM) in 3 (NO) sta zaprta.

Tehnične specifikacije

Delovna napetost (Un): 3 x 380 V AC z nevtralnim vodnikom

Frekvenca: 50/60 Hz

Poraba energije: <6 VA

Delovna temperatura: od -20 °C do +55 °C

Dovoljena asimetrija: ~40 %

Kontakt: 5 A, 250 V AC za uporovno obremenitev

Prikazovalnik: 3 LED diode

Namestitev: tirnica DIN

Teža: <150 g
