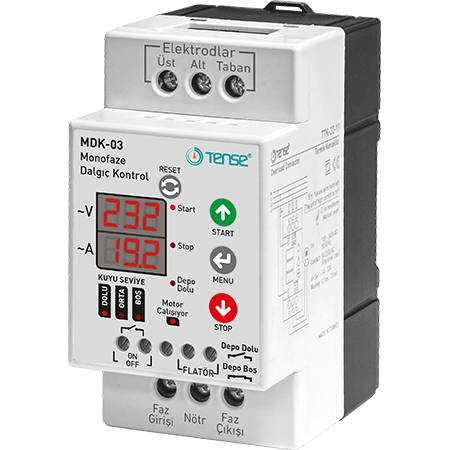

Merilnik nivoja v vrtini / Regulator za enofazno črpalko DIN 30A

Krmilna enota za enofazno potopno črpalko do 4 kW, 150 V-270 V AC, 30 A, Tense

Št. izdelka: MDK-03

Elektrode (senzorji nivoja tekočine) niso vključene

Nova krmilna enota Tense MDK-03 je zasnovana za zaščito enofaznih potopnih črpalk pred vsemi morebitnimi težavami, ki se lahko pojavijo med delovanjem, vključno s prenapetostjo in prenapetostmi, pomanjkanjem vode v vodnjaku ali vrtini in preobremenitvijo črpalke. Vgrajene funkcije omogočajo tudi spremljanje ravni napolnjenosti rezervoarja, nastavitev časovnih zamikov za nujne primere, spremljanje prenapetostnih tokov ter daljinski vklop in izklop sistema.

Tehnične informacije:

Delovna napetost: 150-270 VAC.

Frekvenca: 50 Hz

Tokovno območje: 1-30 A

Poraba energije: <6 W

Občutljivost na tekočino: <50 kOhm

Zaščitni razred: IP20

Obratovalna temperatura: od -20 °C do +55 °C

Prečni prerez kabla: 10 mm², elektrode do 2,5 mm²

Teža: 0,25 kg

Višina namestitve: manj kot 2000 m

Delovanje krmilnika

Pred priključitvijo naprave preberite poglavje "Pomembno!". Senzorje in fazni kabel črpalke priključite na napravo v skladu s shemo ožičenja iz podatkovnega lista, nato pa priključite napajanje. Preverite, ali tovarniške nastavitve naprave ustrezajo delovnim parametrom vaše črpalke. Po potrebi lahko spremenite naslednje parametre:

(P1) - Največja dovoljena napetost (230...270 V, tovarniška nastavitev 245 V)

(P2) - največji dovoljeni tok (1...20 A, tovarniška nastavitev 5 A)

(P3) - najmanjša dovoljena napetost (150...210 V, tovarniška nastavitev 160 V)

(P4) - Najmanjši dovoljeni tok (1...20 A, tovarniška nastavitev 0 A)

(P5) - zakasnitev odziva na napako (0...850 s, tovarniška nastavitev 2 s)

(P6) - Čas samodejne ponastavitve po trenutni napaki (OFF...850 s, tovarniška nastavitev OFF)

(P7) - Množitelj toka za interval zagona (1...10, tovarniška nastavitev 3) (P8) - Čas intervala zagona (0...850 s, tovarniška nastavitev 10 s)

(P9) - Število samodejnih ponastavitev trenutne napake, po katerih naprava preide v način izrednega stanja in zahteva posredovanje operaterja (VYP....200, tovarniška nastavitev VYP)

(P10) - Čas zakasnitve odziva zgornjega senzorja (daljša zakasnitev pomeni, da se bo črpalka vklopila manjkrat, kar podaljša njeno življenjsko dobo) (0....850 min, tovarniška nastavitev 0 s min)

(P11) - Označuje, ali so elektrode potopljene v vodo: če je vrednost manjša od 230, je voda (rdeči prikaz označuje zgornjo elektrodo, rumeni prikaz označuje spodnjo elektrodo)

(P12) - programira spomin zadnjega stanja krmilnika pred izklopom (0...1, tovarniška nastavitev 1)

Po začetnem priklopu na električno napajanje naprava počaka 4 sekunde, nato analizira parametre omrežja in njihovo skladnost z nastavljenimi parametri, preveri, ali je v vodnjaku voda, ali je v rezervoarju prostor, in če je krmilnik v načinu "START" (zeleni indikator "START" sveti), vklopi krmilne kontakte in prižge zgornji zeleni indikator "črpalka". Na prikazovalnikih se prikažejo trenutne vrednosti napetosti in toka.

Če želite vstopiti v ta način, pritisnite gumb START.

Če želite vstopiti v ta način, pritisnite gumb STOP. V tem načinu naprava ne izvaja nobene regulacije in ne zažene črpalke.

Upoštevajte tudi, da če nameravate uporabiti rele za uravnavanje nivoja brez senzorja za plovec in daljinskega stikala, poskrbite, da na sponki "ON-OFF" in "FLATOR" namestite prečke; sicer krmilnik ne bo deloval ali ne bo deloval pravilno.

Pomembno!!! Pred priključitvijo naprave preberite to poglavje:

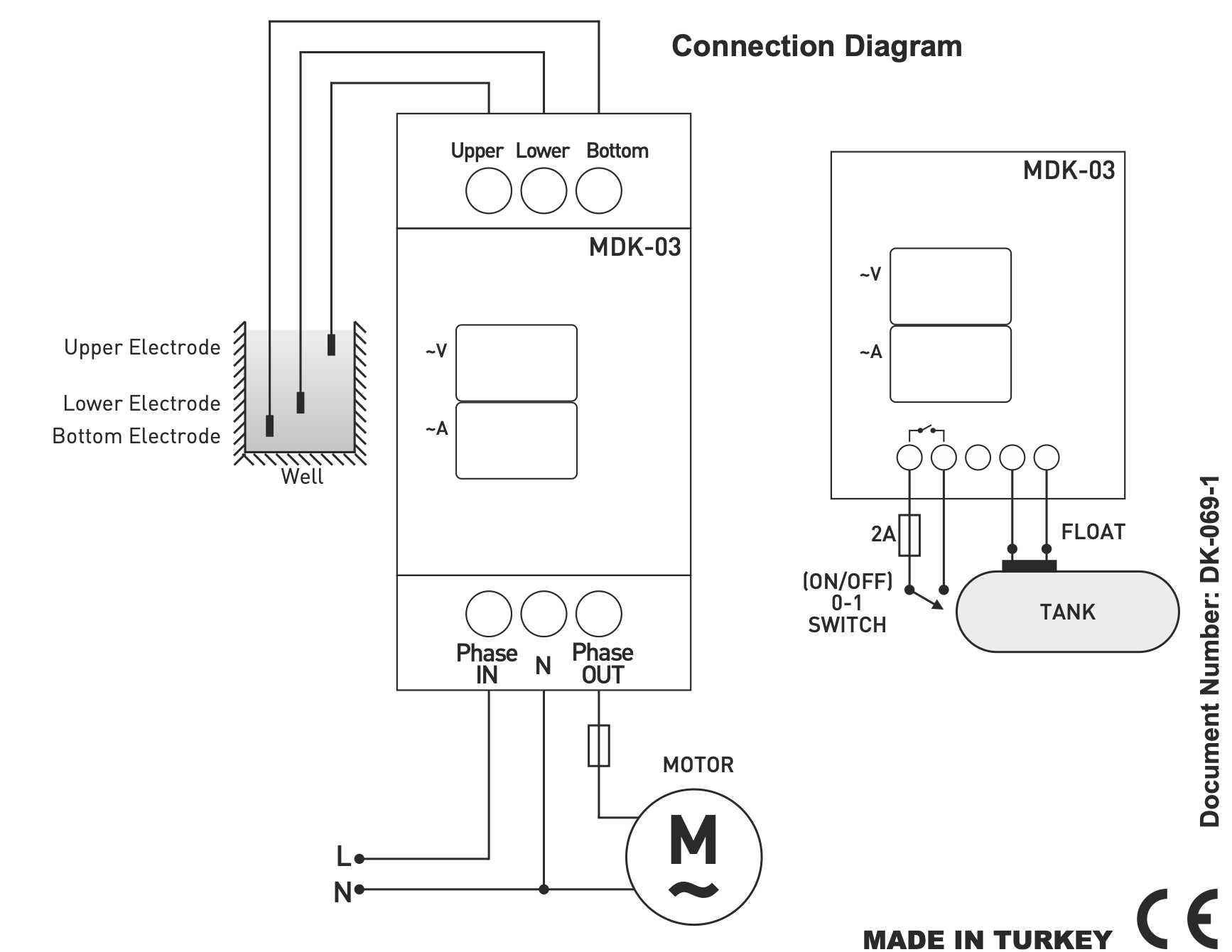

- Krmilnik potopne črpalke je treba priključiti v skladu s shemo ožičenja v podatkovni kartici izdelka.

- Prepričajte se, da tekočina, ki jo bo črpalka črpala, ni vnetljiva ali eksplozivna.

- Temperatura na mestu namestitve krmilnika mora biti višja od 0 °C.

- Na vhode krmilnika nikoli ne priključite napetosti za priključitev senzorja plovca.
