Podroben opis - Panelni regulator temperature DT48-EM, PID & On/Off

Opis izdelka

Panelni regulator temperature DT48-EM je enokanalni regulator, namenjen ogrevanju z univerzalnim vhodom. Podpira uporovni senzor Pt100 intermočlene tipa J, K, T, R, S.

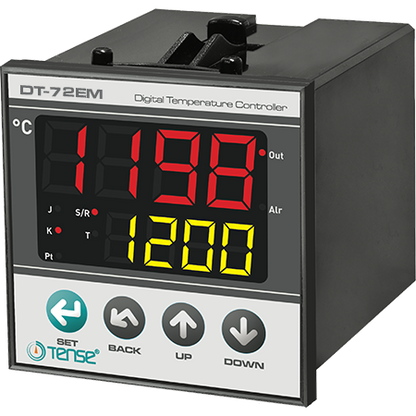

Opremljen je z dvovrstičnim, dobro berljivim zaslonom:

• Zgornja rdeča vrstica - številke 9 mm

• Spodnja rumena črta - številke 7 mm

Regulator ni primeren za krmiljenje hlajenja.

Izhodi

• rele SPDT 2A / 250 VAC za uporovno obremenitev

• Digitalni izhod 12 VDC / max. 20 mA za rele SSR

Mehanski parametri

• Dimenzije: 48 × 48 × 90 mm

• Odprtina za pritrditev: 46 × 46 mm

• Napajanje: 230 VAC

Tipične aplikacije

Nadzor temperature v industriji:

• Stroji in oprema lahke industrije

• obrati za predelavo hrane

• termični procesi

• majhne peči

• avtomatizacija tehnoloških enot

Funkcije in lastnosti krmilnika

• PID regulator temperature

• Samodejno nastavljanje parametrov PID

• Izbirna vrsta regulacije: P, PI, PD, PID, ON/OFF

• Način vklopa rampe

• Funkcija proti navijanju pri PID/PI

• Nastavljive zgornje in spodnje meje SET

• Hkratni prikaz Sv (želene) in Pv (dejanske) vrednosti

• Kompenzacija hladnega spoja (T/C)

• Kompenzacija upornosti linije (Pt100)

• Linearna pretvorba v skladu s tabelami °C/mV in °C/Ohm

• Funkcija kompenzacije za premik vrednosti na celotnem območju

• Zaščita nastavitev z geslom

• Visoka natančnost merjenja

• Pomnilnik EEPROM za shranjevanje nastavitev

• Enostavna priključitev zaradi vtičnih konektorjev 5.08

• Napajanje 230 VAC

Priporočila za namestitev

Pri naročilu je priporočljivo kupiti:

• TK temperaturni senzor

• 2 kosa odklopnikov 2A za zaščito vhodnih in izhodnih kanalov

Merilna skala za DT48-EM TENSE
