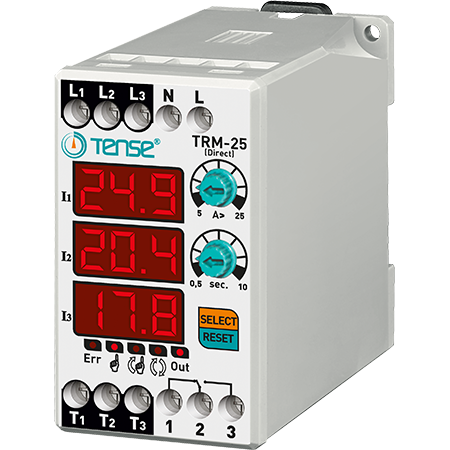

Neposredni digitalni rele za nadtoke s 3×3-mestnim LED prikazovalnikom TRM-25

Neposredni digitalni rele za obremenitev s 3×3-mestnim LED zaslonom, 3-fazni s časovnikom, območje 0,1-25 A, proizvajalec TENSE (Turčija)

Digitalni toplotni releji so zasnovani za preprečevanje in nadzor poškodb bremen zaradi visokega toka.

- 0,1-25 A (nastavljiva vrednost nadtoka)
- 50-odstotna fiksna asimetrija toka
- Nastavljiv čas zakasnitve napake
- Način delovanja: nastavljiv (samodejni, polavtomatski, ročni)
- Notranji tokovni transformatorji

Uporaba naprave in načelo delovanja

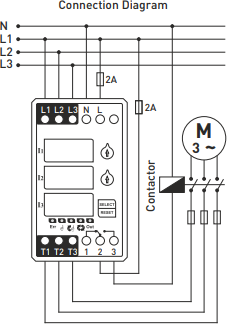

Napravo priključite v skladu s shemo ožičenja. Ko je povezava končana, priključite napajanje. Po vklopu se na zaslonu za 5 sekund prikažejo nastavljene vrednosti.

- S krmilnikom "A>" nastavite vrednost nadtoka. Nastavljena vrednost se prikaže na levem zaslonu.
- S krmilnikom "t" nastavite čas zakasnitve . Nastavljena vrednost je prav tako prikazana na levem zaslonu.

Ko je naprava pod napetostjo, se rele vklopi, izhodni kontakt se preklopi na sponko 3 in prižge se indikator OUT. Če tok preseže nastavljeno vrednost nadtoka (A>), začne naprava odštevati čas zakasnitve in prižge se indikator ERR. Po pretečenem času se rele izklopi, kontakt preklopi na sponko 1 in indikator OUT ugasne.

Elektronski tokovni rele serije TRM-12je namenjen samodejnemu odklopu naprav ob prekoračitvi največjega dovoljenega toka, pri čemer je mogoče programirati območje izklopa, čas izklopa in nastavitve časa vrnitve.
Na voljo so tudi 3 načini vrnitve v "delovno" stanje - ROČNI, SEMI-AUTOMATSKI, AVTOMATSKI.

Načini ponovne vzpostavitve:

- Ročni način: Po nadtokovni okvari je treba napravo ponastaviti s pritiskom na gumb Reset. V tem načinu sveti ustrezna LED dioda.
- Polavtomatski način: Naprava samodejno ponastavi sistem trikrat, ko se pojavi napaka zaradi nadtoka, nato pa počaka na ročno ponastavitev, ko se pojavi druga napaka. V tem načinu ustrezna LED utripa.
- Samodejni način: Naprava samodejno ponastavi sistem vsakič, ko se pojavi napaka zaradi nadtoka. V tem načinu ustrezna LED utripa.

Opomba: Če želite spremeniti način, držite gumb SELECT 10 sekund. Ko spremenite način, zasveti ustrezna lučka LED.

Asimetrija 50 % (fiksno)

Če razlika med največjim in najmanjšim faznim tokom presega 50 %, naprava v 2 sekundah preide v način napake asimetrije.
(Med delovanjem motorja to preprečuje poškodbe sistema v primeru izpada ene faze).

Med asimetrično napako:
- Prikazovalna skupina obeh faz, ki sta povzročili napako, utripa, indikator ERR pa sveti.
- Če je tok manjši od 2 A, naprava ne preverja asimetrije.
- Za vrnitev iz načina napake asimetrije je treba napravo ročno ponastaviti.

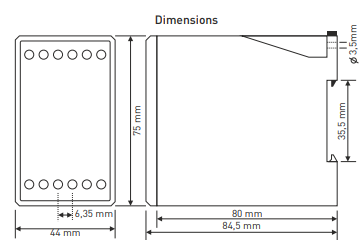

Tehnični parametri

- Delovna napetost: 150-260 VAC
- Delovna frekvenca: 50/60 Hz
- Poraba energije: < 6 VA
- Delovna temperatura: od -20 °C do +55 °C
- Prikazovalnik: 3 × 3 števke, 5 diod LED
- Nastavitev nadtoka (A>): 0,1-25 A
- Čas zakasnitve: 0,1-20 s
- Vrsta priključka: priključek s sponko
- Kontakti: 5 A / 250 V AC (aktivna obremenitev)
- Premer žice: 2,5 mm²
- Teža: največ 250 g
- Montaža: na DIN-lestvici
- Delovna nadmorska višina: < 2000 m

Opomba: TRM-50, TRM-100, TRM-200 in TRM-300 se lahko uporabljajo samo s tokovnimi transformatorji, ki so vključeni v dobavo.

TRM-400 se lahko uporablja s tokovnim transformatorjem 400/5, ki je priložen TRM-400.
