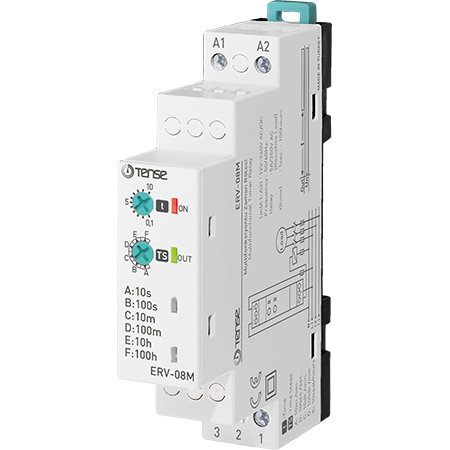

Podroben opis - Časovni rele ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

Časovni rele ERV-08M je univerzalni zakasnitveni rele, namenjen krmiljenju zakasnjenega vklopa po priključitvi napajalne napetosti. Ponuja široko časovno območje od 0,1 sekunde do 100 ur, univerzalno napajanje 12-230 V AC/DC, preprosto upravljanje in namestitev na DIN-nivoj.

Primeren je za aplikacije avtomatizacije, krmiljenje ventilatorjev, motorjev, razsvetljave, kontaktorjev in drugih naprav, ki zahtevajo zakasnjen vklop.

Glavne značilnosti

• Funkcija zakasnjenega zagona kontakta NO, ko je priključena napetost

• Široko časovno območje: od 0,1 s do 100 h

• Univerzalno napajanje: 12-230 V AC/DC (4 VA)

• 1× SPDT preklopni kontakt ( NO/NC), 5A/250VAC

• Dva indikatorja LED:

  • ON (rdeča) - prisotno napajanje

  • OUT (zelena) - stanje izhodnega releja

• Nastavitev časa z dvema vrtljivima potenciometroma

• Pritrditev na DIN letev 35 mm

• Zaščita IP20

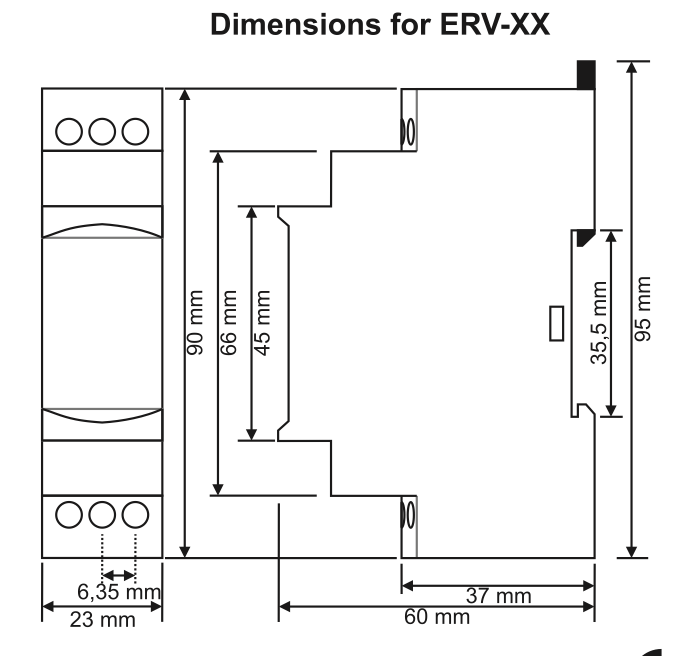

• Kompaktne dimenzije: 91 × 18 × 65 mm

Upravljanje in funkcije

Indikacija LED

• ON (rdeča) - rele je napajan

• OUT (zelena, stalno sveti) - izhodni rele je pod napetostjo (kontakt 2-3 priključen)

• OUT (zelena, utripa ) - odštevanje do preklopa je v teku

Nastavitev časa

Časovni rele vam omogoča, da z dvema potenciometroma ustvarite natančno zakasnitev:

1. Potenciometer "t" (0,1 do 10)
   - natančna nastavitev v % celotnega območja
   - 0,1 = 1 %, 10 = 100 %.

2. Potenciometer "TS" - izbira območja:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Sprememba časa se aktivira ob naslednjem priklopu napajanja.

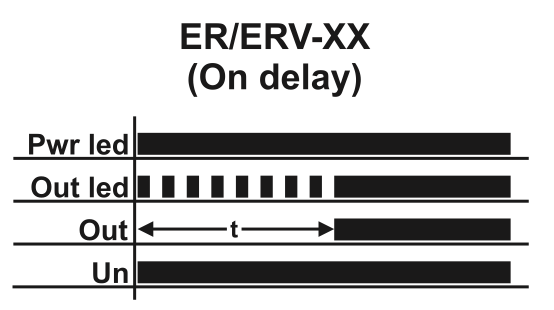

Funkcija preklopa

1) ON Delay - zakasnjen vklop (sponke 2-3, NO)

• Ko je napajanje priključeno, se začne odštevanje nastavljenega časa

• Po pretečenem času se aktivira izhodni rele (RLY ) - vklopi se kontakt 2-3 (NO → COM)

2) Zakasnitev izklopa prek kontakta NC (sponke 2-1)

• Kontakt 2-1 (NC) je vklopljen tudi brez napajanja

• Ko je napajanje priključeno, se začne odštevanje

• Po pretečenem času se kontakta 1-2 odpreta

Uporaba

Časovni rele ERV-08M se uporablja za aplikacije, pri katerih je potrebna zakasnjena vklopna obremenitev po nastopu dogodka:

• Ventilator se vklopi šele po prižigu luči (stranišče, kopalnica)

• Razsvetljava v garaži ali na hodniku po odprtju vrat

• Postopen zagon motorjev

• Zakasnjeno vklapljanje kontaktorjev

• Zaporedno vklapljanje več tokokrogov

• zakasneli vklop naprav

Časovno štetje se začne, ko je rele priključen na napajanje.
