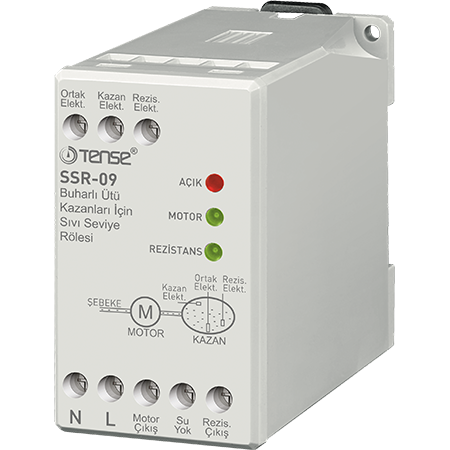

Rele za nadzor nivoja vode za en rezervoar z zaščito pred ogrevanjem - Tense SSR-09

Opis izdelka

Rele SSR-09 proizvajalca Tense je sodobna enota, namenjena samodejnemu nadzoru nivoja vode v kotlih, akumulacijskih rezervoarjih in grelnikih vode.
Zagotavlja zanesljivo oskrbo z vodo, pravočasen izklop črpalke in predvsem učinkovito zaščito električnega grelnega telesa pred suhim tekom.

Naprava s pomočjo kapacitivnih elektrod spremlja nivo vode ter samodejno krmili črpalko in grelnik glede na trenutno stanje v rezervoarju.

Ključne prednosti

• Zaščita pred suhim tekom za kotel in grelnik - podaljša življenjsko dobo opreme.

• Samodejni nadzor nivoja vode: črpalka se vklopi, ko je nivo vode nizek, in izklopi, ko doseže zgornji nivo.

• Zaščita grelnika - če v grelniku ni vode, naprava takoj blokira njegovo napajanje.

• Indikacija delovanja črpalke in grelnikas svetlečo diodo za enostavno preverjanje stanja.

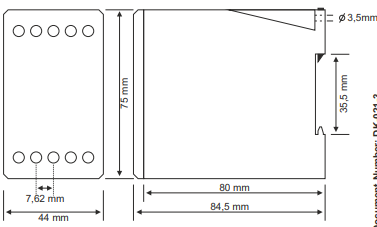

• Enostavna namestitev - montaža na DIN letev, prozorni vijačni priključki.

• Kompaktne dimenzije, majhna poraba.

• Široko območje delovne napetosti 170-260 VAC - stabilno delovanje tudi med nihanjem električne energije.

Načelo delovanja

Naprava SSR-09 deluje z dvema elektrodama v rezervoarju:

1. Spodnja elektroda (minimalni nivo)

   • Če raven vode pade pod to elektrodo, rele aktivira črpalko in začne črpati vodo.

2. Zgornja elektroda (najvišji nivo)

   • Ko je dosežen zgornji nivo, rele samodejno izklopi črpalko.

3. Zaščitna elektroda na grelnem elementu

   • Če v grelnem elementu ni vode, rele prekine napajanje grelnega elementa in prepreči pregrevanje.

Ta inteligentna logika zagotavlja varno in varčno delovanje celotnega sistema.

Uporaba spletne strani

• Električni kotli in akumulacijski grelniki vode

• Ogrevalni sistemi z zalogovnikom

• Hranilniki za vodo za gospodinjstva in industrijo

• Vodovodni in črpalni sistemi

• Rezervoarji za pitno ali gospodinjsko vodo

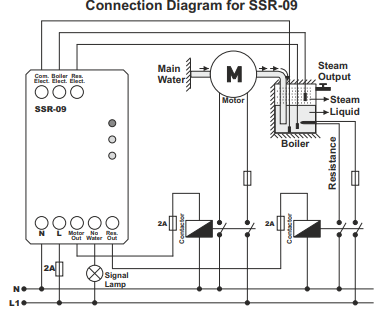

Vgradnja in priključitev

• Montaža na standardno DIN-lestvico v omarici.

• Priključitev z vijačnimi sponkami.

• Elektrode morajo biti nameščene v rezervoarju na zahtevanih ravneh.

• Za stabilno delovanje proizvajalec priporoča uporabo vodnikov velikosti najmanj 2,5 mm².

Opomba: Elektrode (sonde za merjenje nivoja) niso priložene in jih je treba naročiti posebej.
