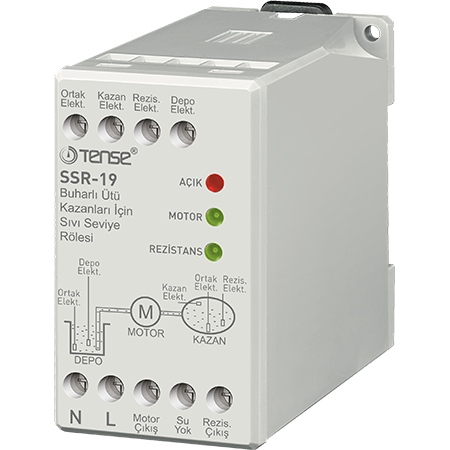

Rele za uravnavanje nivoja tekočine za parne kotle (vodnjak ali rezervoar)

Rele za nadzor nivoja vode v kotlu je nameščen v dveh sistemih za ogrevanje kondenzatorske vode (generatorji pare) s krmilnikom za izklop električnega ogrevanja, če v rezervoarju ni vode.

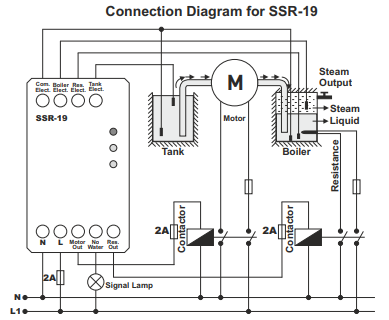

Električna shema releja za nadzor nivoja vode v grelniku

Ožičenje izvedite v skladu s shemo

Com Elect. - osnovna elektroda (ni priložena).

Tank Elect - elektroda za preverjanje nivoja tekočine v vodnjaku (ni vključena v komplet).

Boiler Elect - elektroda za preverjanje nivoja tekočine v bojlerju - rezervoarju (ni vključena v komplet).

Res Elect - elektroda za preverjanje nivoja tekočine za vklop grelnika tekočine (ni vključena v komplet).

Res. Out - izhod za priključitev grelnika tekočine

Water Not - izhod za priključitev signalne luči (vklop/izklop grelnika)

Priključite (Com Elect) na telo vodnjaka TANK in na kotel (rezervoar, posoda) - BOILER. Če rezervoar ni ožičen, priključite (Com Elect) na elektrodo za nadzor nivoja tekočine.

Nivo vode v rezervoarju (TANK) se zniža - dokler nivo vode ni nižji od senzorja nivoja tekočine (Tank Elect), se črpalka vklopi in prižge se zeleni indikator "motor deluje". Če nivo vode pade pod ta senzor (Tank Elect), bo motor prenehal delovati in indikator "delovanje motorja" bo ugasnil.

Nivo vode v kotlu, rezervoarju, posodi (Boiler) se povečuje - ko se rezervoar napolni do nivojske elektrode (Boiler Elect), se bo črpalka izklopila (zeleni indikator "delovanje črpalke" bo nehal svetiti) in prenehala črpati vodo.

Nivo vode v kotlu (rezervoarju, posodi) se zniža - ko nivo vode pade pod senzor nivoja tekočine (Boiler Elect), se sproži 10-sekundni zamik zagona črpalke. Po preteku nastavljenega časa se motor črpalke zažene (indikator "delovanje motorja" se prižge) s črpanjem vode do nivoja senzorja (Boiler Elect).

V kotlu je nameščena tudi nivojska elektroda za nadzor električnega segrevanja tekočine (Res Elect). Ko se voda dvigne do nivoja senzorja (Res Elect), lučka ugasne in grelnik vode se vklopi. Če voda pade pod raven senzorja (Res Elect), se grelnik izklopi, indikatorska lučka pa se prižge. Uporaba elektrode za merjenje nivoja vode v grelniku bo preprečila vklop električnega gretja v rezervoarju-boilerju, ko ni vode, indikatorska lučka pa vam bo pomagala ugotoviti, ali grelnik deluje. Kontrolna lučka lahko služi kot indikator nivoja vode (pod-nad elektrodo Res Elect). Ta možnost bo preprečila okvaro grelnika (delovanje brez tekočine - v prostem teku) in vam prihranila denar.

Elektrode (senzorji nivoja tekočine) niso priložene.

Ne pozabite naročiti senzorjev nivoja vode in 2-amperskega odklopnika za zaščito dovodnega in odvodnega kanala te enote (3 kosi).

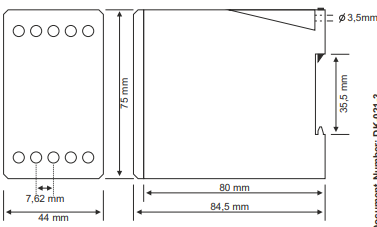

Nazivna napetost: 220 V, izmenični tok.

Območje delovne napetosti: 90 % do 110 %.

Delovna frekvenca: 50/60 Hz.

Izgube: <3 VA

Temperatura okolja: -40...+50

Priključek za senzor in napajanje: vijačni priključek
