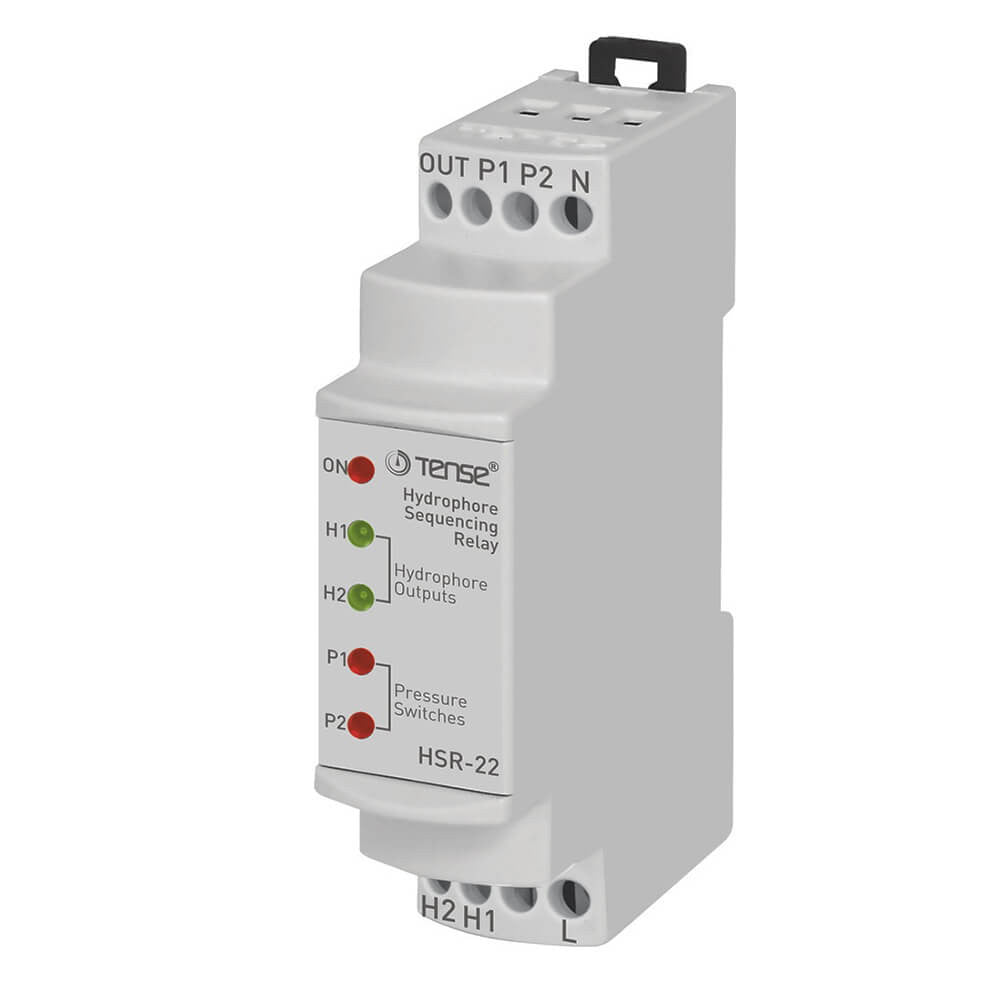

rele zaporedja hidroforjev

Splošne informacije

Releji za premik hidroforja so bili zasnovani tako, da

da se zaženejo, ko je to potrebno, in delujejo istočasno.

Uporaba naprave in načelo delovanja

Zaporedje hidroforjev je naslednje: (H1) - (H2) - (H3) in (H1-H2) -.

(H2-H3) - (H1-H3). Pri tem se hidrofoni aktivirajo z enakim številom,

kjer so stikala zaprta, in jih ohranja v delovanju za obdobje "t". Ob koncu časa "t" se aktivira naslednji hidrofor ali skupina hidroforjev in

"t" se nadaljuje na ta način. Deaktivira hidrofore pri istem številu,

kjer so stikala odprta.

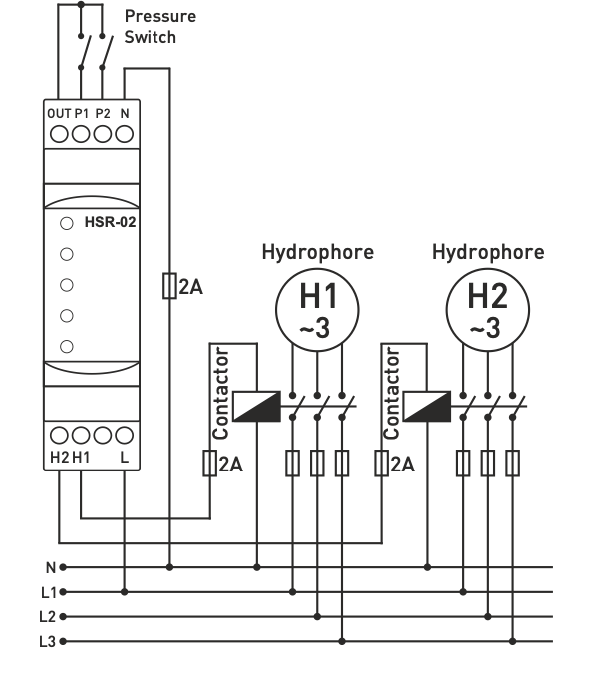

Opomba: Na vhode in izhode (P1, P2, P3) ne priključite napajanja.

tlačnega stikala.

Vzdrževanje

Izklopite napravo in jo izključite iz priključkov. Konus naprave očistite s tamponom. Ne uporabljajte nobenih žic ali kemikalij, ki bi lahko

lahko poškodujejo napravo. Po čiščenju se prepričajte, da naprava deluje.

Opozorilo

Napravo uporabljajte v skladu z navodili za uporabo.

Naprave ne uporabljajte v vlažnem okolju.

Sestava vključuje stikalo in odklopnik električnega tokokroga.

Stikalo in odklopnik postavite v bližino opreme, tako da ju bo upravljavec zlahka dosegel.

Stikalo in odklopnik označite kot

priključek za sprostitev opreme.

Tehnične specifikacije:

Delovna napetost (Un).....: 150-250V AC

Delovna frekvenca.......: 50/60 Hz.

Delovna moč..............: <6VA

Delovna temperatura....: -20°C.... +55°C

Čas(t)......................: 10 minut

Zaslon......................: HSR-02=5 x LED, HSR-03=7 x LED

Vrsta povezave............: Priključek s sponko

Stik.....................: 3A/250V AC (uporovna obremenitev)

Število hidrofonov........: 2 (HSR-02) in 3 (HSR-03)

Premer kabla..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Teža..........................: največ 220 g.

Montaža..........................: navpična montaža na ploščo ali na DIN letev.
