Skupina komutatorjev 0-1-2-3-4-4-5-6-7 stopenjsko odmično paketno stikalo

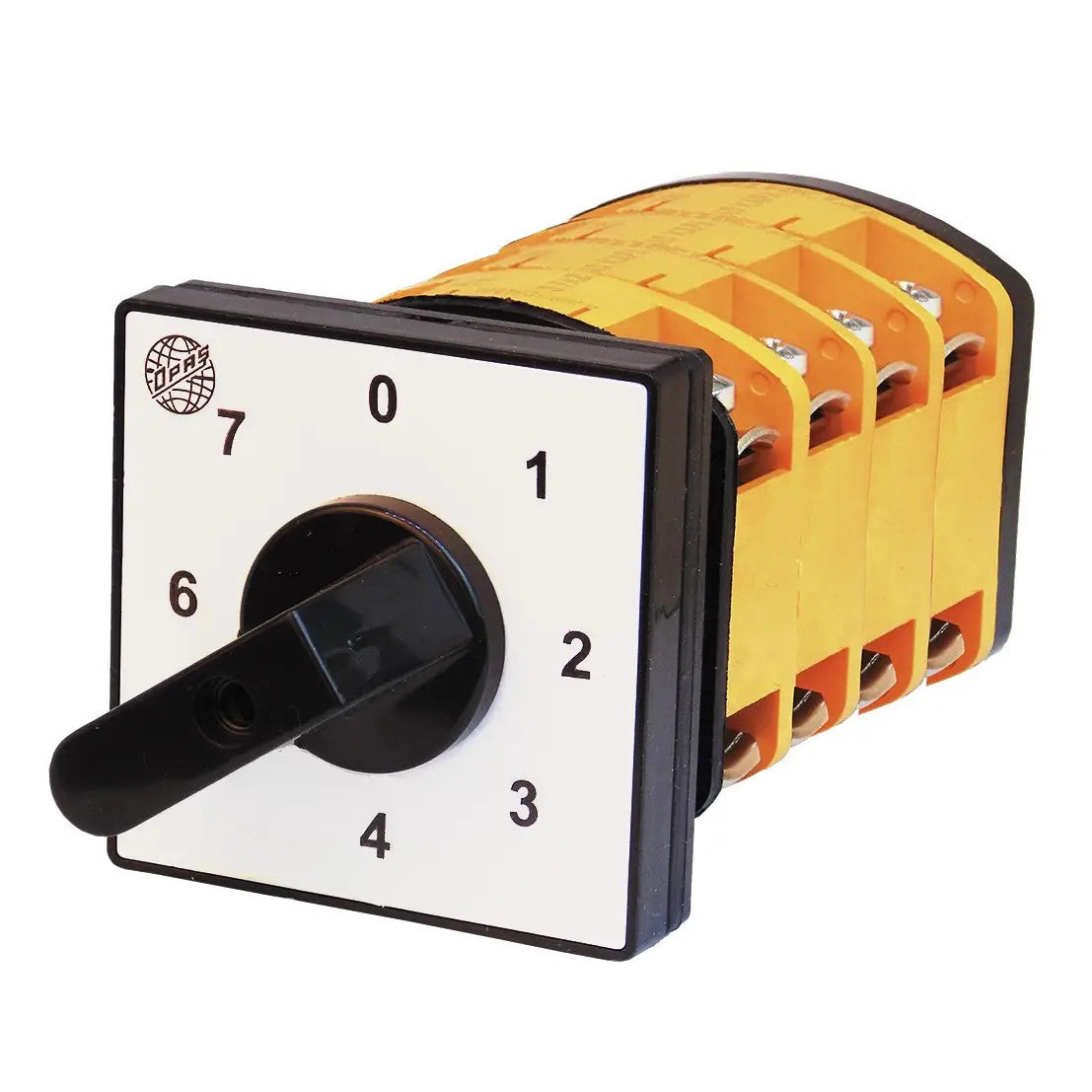

Komutatorsko stikalo za skupino paketov z vrtljivo odmično gredjo 0-1-2-3-3-4-5-6-7, YPT117K, proizvajalec OPAŞ (Turčija)

Paketna (skupinska) stikala so zasnovana za ročno preklapljanje nizkonapetostnih tokokrogov. Uporabljajo se za izdelavo glavnih in krmilnih tokokrogov, vklop in izklop elektromotorjev in drugih naprav z majhno močjo. To serijo stikal odlikujejo kompaktna velikost ter visoka električna in mehanska odpornost.

Skupinsko stikalo omogoča postopno preklapljanje posameznih stopenj ob ohranjanju že preklapljanih predhodnih stopenj. Primerno je na primer za priključitev treh 1 kW grelnikov - zaporedno preklapljanje omogoča ustvarjanje grelne moči 1 kW, 2 kW, 3 kW ... do 7 kW.

Glavne značilnosti

• Vrtljivo odmično stikalo za nizkonapetostne tokokroge

• Večpoložajna shema 0-1-2-3-4-5-6-7

• Zaporedno preklapljanje stopenj moči

• Vgrajena zasnova

• Primerno za enofazne aplikacije

Tehnični parametri

• Zasnova: z odmičnim mehanizmom

• Vrsta naprave: vrtljivo stikalo

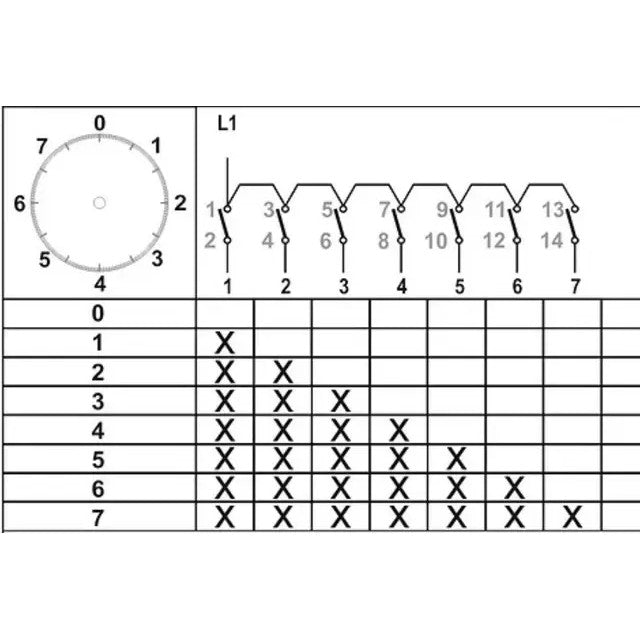

• Shema preklopa: 0-1-2-3-3-4-5-6-7

• Število polov: 1

• Število faz: 1

• Blokiranje: ne

• Stopnja zaščite: IP20

• Delovna temperatura: -30 do +55 °C

• Nazivni tokovi: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Uporaba:

• Zaporedno vklapljanje grelnih elementov

• Preklop več načinov delovanja naprave

• Upravljanje moči ogrevanja

• Enofazni nizkonapetostni krmilni tokokrogi
