Terminalski blok za ločevanje faz PDB215

Terminalski blok za ločevanje faz na DIN tirnici, Plastim

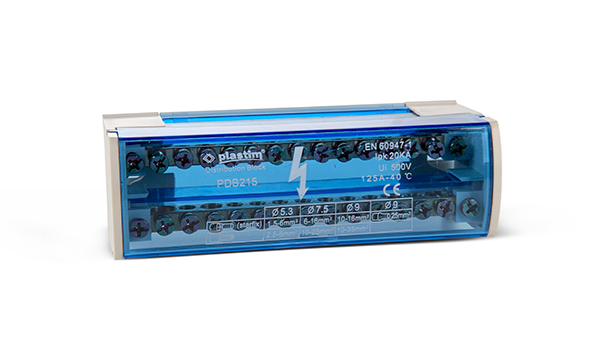

Dvopolni blok za ločevanje faz Plastim se uporablja za varno, strukturirano in pregledno razvejitev faznih in nevtralnih vodnikov v električni distribuciji. Sestavljen je iz dveh ločenih, galvansko ločenih medeninastih zbiralnic (2 pola), vsaka s 15 priključnimi točkami treh različnih premerov za optimalno kombinacijo glavnih napajalnih, priključnih in zaključnih tokokrogov. Prozoren zaščitni pokrov omogoča vizualni pregled stanja priključkov, hkrati pa zagotavlja zanesljivo zaščito pred nenamernim dotikom. Blok je prilagojen za hitro pritrditev na standardno nosilno tirnico DIN 35 mm ali za fiksno pritrditev z vijaki na montažni plošči.

Tehnični parametri

• Vrsta izdelka: Omrežni blok.

• Število polov: 2

• Nazivni tok: 125 A

• Število priključkov na pol: 15

• Skupno število priključkov: 30 (2 × 15)

• Konfiguracija priključkov na pol: 11 × ø 5,3 mm + 2 × ø 7,5 mm + 2 × ø 9,0 mm

• Vrsta priključka: vijačni priključek

• Način pritrditve: DIN 35 mm montažna letev / montažna plošča

Dimenzije

• Dolžina: 132,0 mm

• Širina: 45,5 mm

• Višina: 51,0 mm
