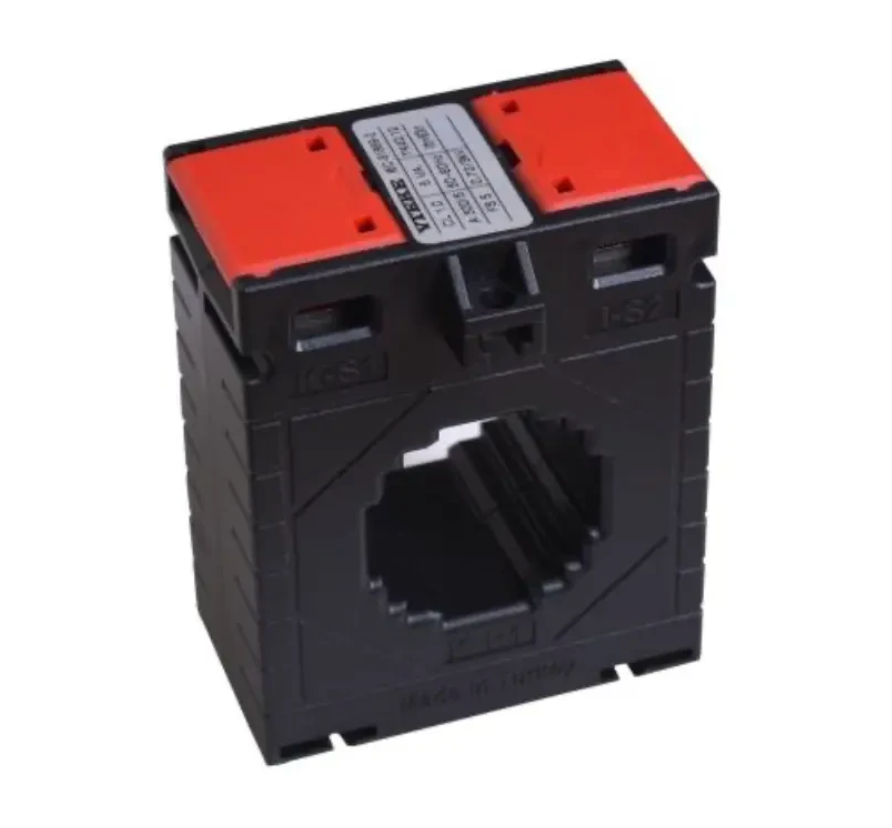

TK30 - Merilni transformator toka 150/5 200/5 250/5 300/5 400/5 500/5 600/5

Merilni transformator toka 300/5 A - razred točnosti 0,5S

Opis izdelka

Drsni tokovni merilni transformator je namenjen posrednemu merjenju sinusnih izmeničnih tokov v električnih sistemih.
Primeren za profesionalno uporabo v industriji, merilnih omarah, merilnih in nadzornih sistemih.
Montaža je mogoča z montažnimi nogami KK0001 ali KK0002 (priložene).

Tehnične specifikacije

Električni parametri

• Koeficient (pretvorba): 300/5 A

• Obremenitev: 1,5 VA

• Razred natančnosti: 0,5S

• Nazivna frekvenca: 50-60 Hz

• Omejitev udarnega toka (FS): 5

• Preskusna napetost: 3 kV / 1 minuta

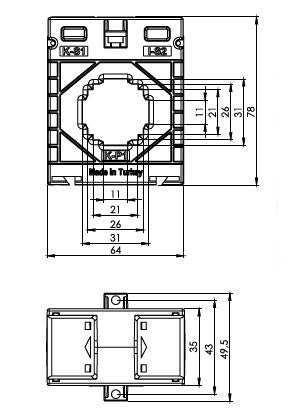

Mehanski parametri

• Primarno navitje (prerez luknje): 30 × 10 mm

• Okrogli vodnik: Ø 26 mm

• Ohišje: nevnetljiv ABS, ki zavira gorenje

• Stikalni blok:

  • Neodstranljiv pokrov

  • Primeren za vodnike z velikim presekom

  • Medeninaste sponke za večjo varnost

Namestitev

• Tip montaže: KK0001 ali KK0002

• Enostavno se namesti na vodnik

Toplotne in obratovalne lastnosti

• Delovna temperatura: -25 °C do +85 °C

• Kratkotrajna odpornost na tok kratkega stika (Ith): 60 × In

• Odpornost proti trajnemu toku (Id): 1,2 × In

Standardi

Izdelano v skladu z:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
