Trifazni nadzorni rele s PTC krmiljenjem faznega izklopa/asimetrije/zaporedja

Trifazni rele za fazno krmiljenje z zaščito pred izklopom in nadzorom temperature navitja, TENSE - FKV-14P

Opis izdelka

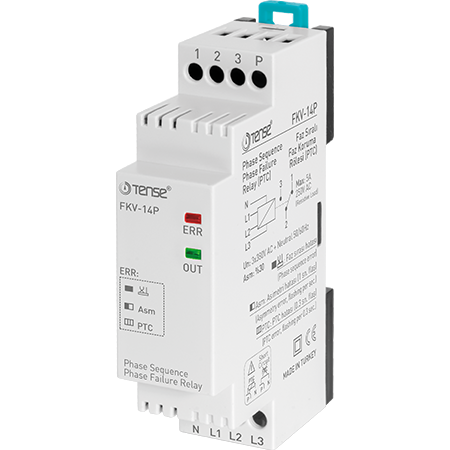

Trifazni rele za fazni nadzor FKV-14P je namenjen zaščiti trifaznih elektromotorjev in opreme pred kritičnimi napakami v električnem omrežju. Zagotavlja celovit nadzor prisotnosti faze, odpovedi faze, motnje faze, asimetrije (fiksnih 40 %), napačne zaporednosti faz in previsoke temperature navitja motorja. Opremljen je z nevtralnim vodnikom in zasnovan za montažo na letev DIN.

Glavne funkcije

• Preverja prisotnost vseh treh faz

• Zaščita pred izpadom faze

• zaznava fazno motnjo (prepletanje)

• Nadzor asimetrije fiksne napetosti 40 %

• Zaščita pred nepravilnim zaporedjem faz

• Nadzor temperature navitja motorja

• Optični prikaz stanja (LED OUT)

• Samodejna ponovna vzpostavitev delovanja, ko se parametri vrnejo v dovoljeno območje

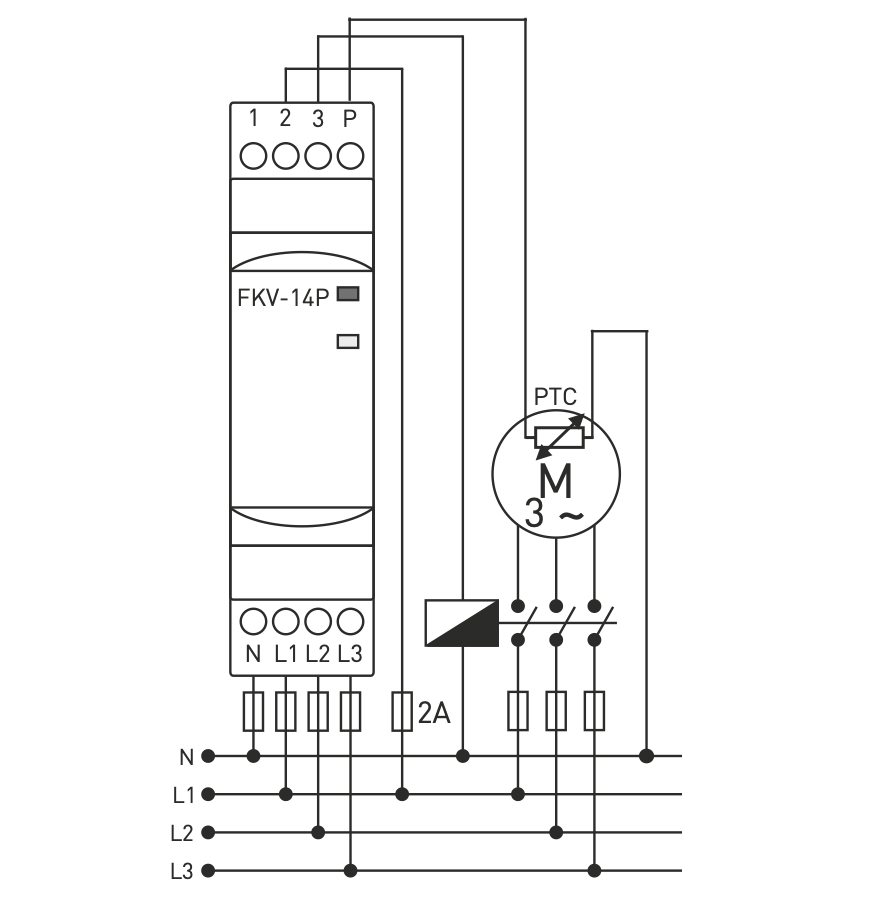

Načelo delovanja

• Normalno delovanje: če so prisotne vse tri omrežne napetosti, če je zaporedje faz pravilno in če temperatura navitja ne presega mejnih vrednosti, se rele vklopi (kontakti 15-18 so zaprti) in zasveti LED dioda OUT.

• Napetostna napaka ali asimetrija: če napetost katere koli faze odstopa za več kot 40 %, se kontakti 15-18 odprejo, kontakti 15-16 pa vklopijo; LED dioda OUT sveti.

• Napaka v zaporedju faz: rele se odzove tako, da odpre kontakte in ugasne LED dioda OUT.

• Preseganje temperature navitja: rele odklopi izhod, dokler se temperatura ne vrne v dovoljene okvire.

• Ponovna vzpostavitev delovanja: Po normalizaciji parametrov se rele samodejno vrne v stanje delovanja.

Tehnične specifikacije

• Vrsta naprave: rele za nadzor faze

• Število faz: 3 + N

• Asimetrija: 40 % (fiksna)

• Temperaturna zaščita navitja: Da

• Izhodni kontakti: 15-18 (zaprti pri delovanju), 15-16 (zaprti pri okvari)

• Indikacija: LED OUT

• Montaža: DIN-lestvica

• Proizvajalec: TENSE (Turčija)

Prednosti:

• Celovita zaščita motorja in napeljave

• Stabilno delovanje zaradi fiksne asimetrije 40 %

• Enostavna namestitev na tirnico DIN

• Samodejna ponovna vzpostavitev delovanja brez posredovanja upravljavca

• Zanesljiva zaščita v težkih industrijskih razmerah

Tipične aplikacije

• Trifazni elektromotorji

• Sistemi industrijskih črpalk

• Kompresorji

• Ventilatorji

• Stroji, občutljivi na zaporedje in kakovost napetosti
