Trifazni nadzorni/zaščitni rele spremlja faze/asimetrijo/napetostno okvaro

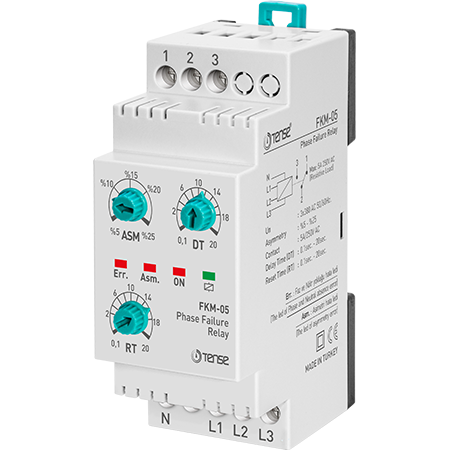

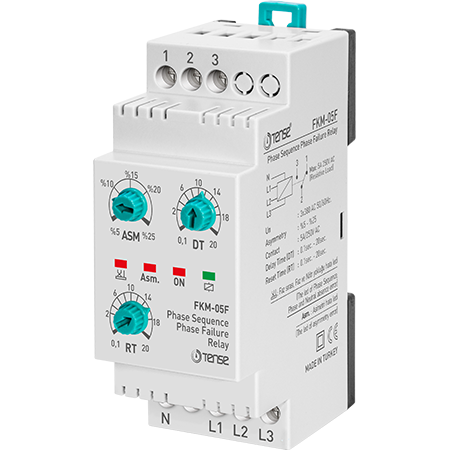

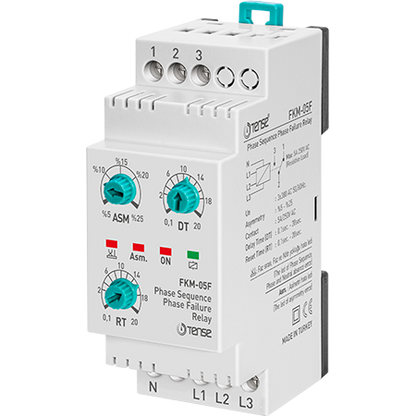

Mikroprocesorski rele FKM-05/05F za nadzor in zaporedje faz, za zaščito trifaznega elektromotorja, 5 A, 140-300 V AC, asimetrija 5-25 %, brez nevtralnega dela - TENSE

Fazni zaščitni rele z nastavitvijo asimetrije je namenjen zaščiti trifaznih motorjev, občutljivih na spremembe v asimetriji omrežne napetosti.
Razpon medfazne napetosti naprave: 140-300 V.

Načelo delovanja in nastavitev

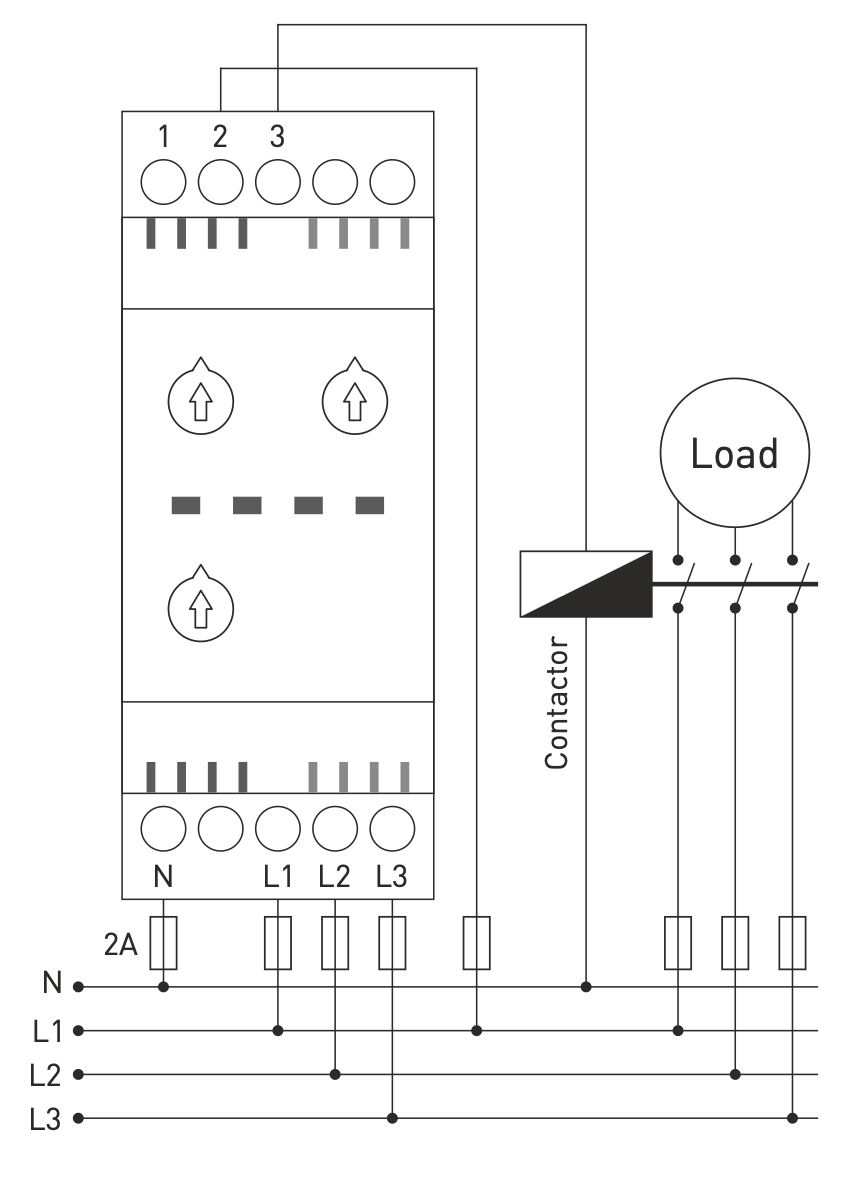

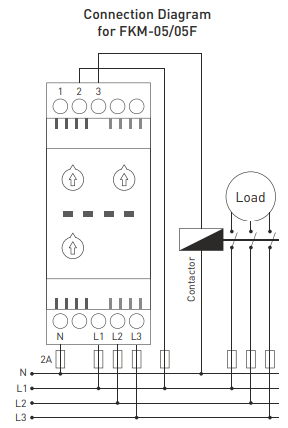

Rele priključite v skladu s shemo in nastavite parametre asimetrije, zakasnitev napake in čas ponastavitve v skladu z obratovalnimi vrednostmi obremenilne napetosti.
V obratovalnem stanju je pri normalnih vrednostih napetosti, ki ustrezajo nastavljeni asimetriji, rele aktiven in indikatorska LED sveti.

Pri modelih s faznim zaporedjem je treba zagotoviti pravilno zaporedje faz.

Če asimetrija preseže nastavljeno vrednost, zasveti indikator napake asimetrije (Asm.) in rele se po nastavljenem času (DT) izklopi.
Ko se napetost vrne na normalne vrednosti, rele počaka na čas ponastavitve (RT) in nadaljuje delovanje.

Formula za izračun asimetrije

Asimetrija = ((največja napetost - najmanjša napetost) / največja napetost) × 100

Primer:
((245 - 200) / 245) × 100 = 18,3 %.

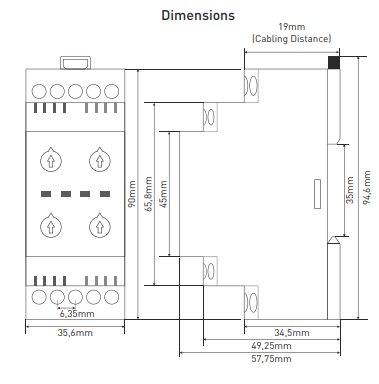

Tehnični parametri

• Delovna napetost: 3 × 380 V AC, 50/60 Hz

• Nazivna pomožna napetost: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Razpon asimetrije: 5-25 %

• Čas zakasnitve (DT): 0,1-20 s

• Čas ponastavitve (RT): 0,1-20 s

• Poraba energije: < 6 VA

• Delovna temperatura: od -20 °C do +55 °C

• Indikacija: 4 LED diode

• Montaža: na DIN-lestvici

• Teža: 0,210 kg

• Preklopni kontakt: 5 A / 250 V AC (uporovna obremenitev)

• Delovna nadmorska višina: do 2000 m

• Presek žice: 2,5 mm²
