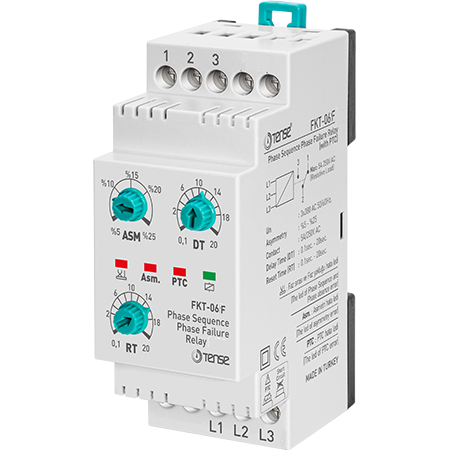

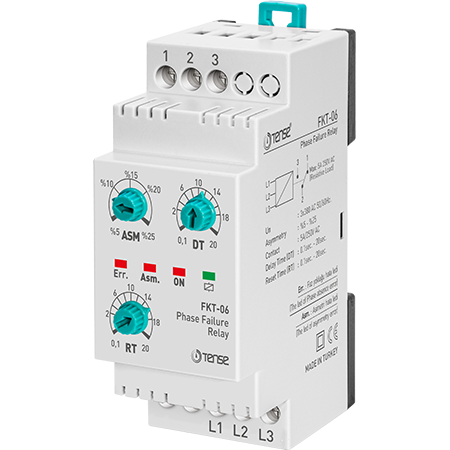

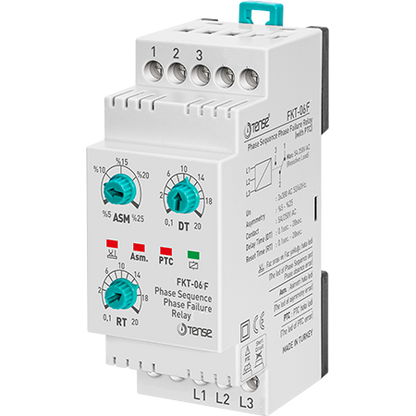

Fazni zaščitni rele brez nevtralnega vodnika - z nadzorom asimetrije in nadzorom zaporedja faz

Fazni zaščitni rele je namenjen zaščiti trifaznih motorjev in drugih naprav, občutljivih na spremembe napetosti. S spremljanjem asimetrije faz, nadzorom odpovedi faz in pri izbranih modelih tudi nadzorom pravilnega zaporedja faz zagotavlja varno delovanje tudi v nestabilnem omrežju.

Naprava deluje brez potrebe po nevtralnem vodniku, kar omogoča enostavno namestitev v industrijske distribucijske sisteme.
Območje nadzora fazne napetosti: 240-500 V AC.

Uporaba in načelo delovanja

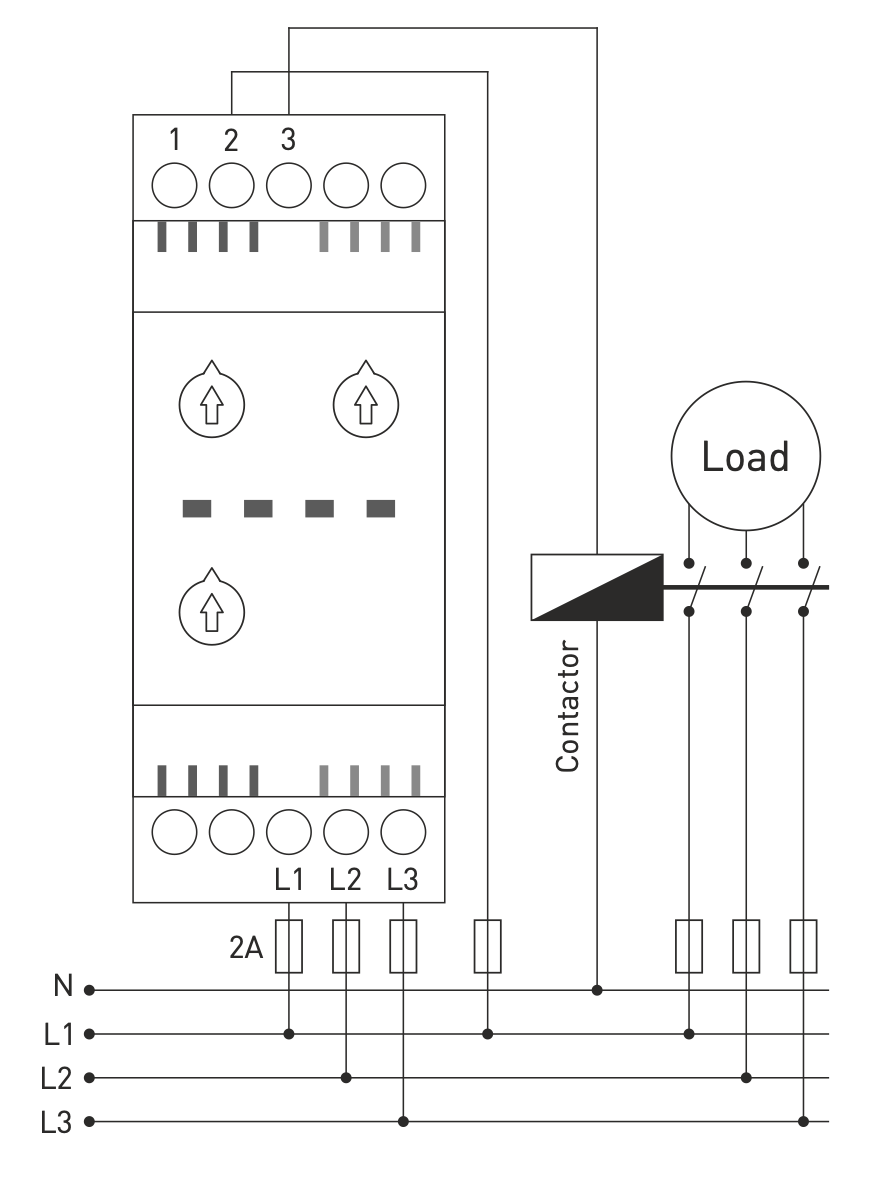

1. Rele priključite v skladu s priloženo shemo.

2. Nastavite:

   • Dovoljena vrednost asimetrije (%)

   • zakasnitev napake (DT)

   • čas ponastavitve (RT)

3. Če je napetost v normalnem območju in asimetrija ne presega nastavljene meje, se rele vklopi in zasveti lučka RELÉ.

4. Pri izvedbah z nadzorom zaporedja faz mora biti pravilno tudi zaporedje L1-L2-L3.

5. Če napetost katere koli faze preseže mejo asimetrije, se prižge indikator ASM. (asimetrija ) in rele po zakasnitvi DT izklopi.

6. Ko se napetost vrne v normalno stanje, se odšteje čas ponastavitve RT. Nato okvara ugasne in rele se ponovno aktivira.

Izračun asimetrije

Za določitev asimetrije se uporablja naslednja formula:

Asimetrija = ((največja napetost - najmanjša napetost) / največja napetost) × 100 %.

Primer:
((245 V - 200 V) / 245 V) × 100 = 18,3 %.

To vrednost je treba prilagoditi glede na vrsto priključene obremenitve.

Tehnične specifikacije
