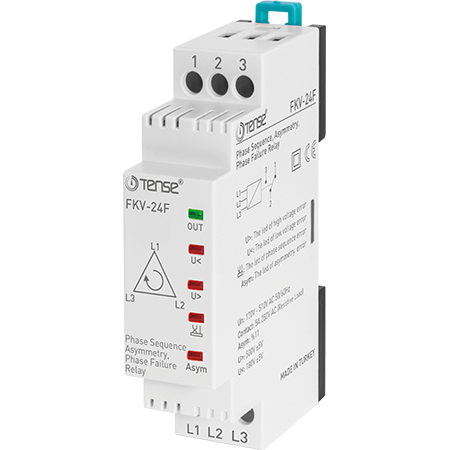

Trifazni nadzorni/zaščitni rele za nadzor odpovedi faze/izklopa/nadnapetosti

Fazni zaščitni releji so zasnovani za zaščito opreme z natančnimi vrednostmi delovne napetosti in funkcijami obračanja faz pred okvarami, ki lahko nastanejo zaradi omrežne napetosti in temperature motorja.

FKV-24F ima stalno asimetrijo 11 %. Deluje lahko pri napetostih od 180 do 500 VAC.

Asimetrija pomeni razliko med vrednostmi napetosti. Zlasti pri trifaznih obremenitvah, kot so motorji, visokonapetostna tuljava porablja visok tok, nizkonapetostna tuljava pa nizko napetost. Zato delujejo neuravnoteženo in tuljave se sčasoma poškodujejo.

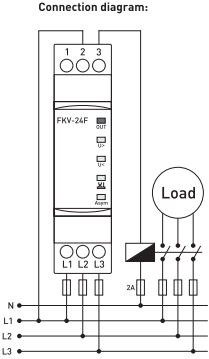

Ko je naprava vklopljena, sta kontakta kontaktorja 1 (NC) in 2 (COM) zaprta, kontakta 2 (COM) in 3 (NO) pa sta odprta. Ko so vrednosti napetosti v normalnem območju, sveti LED dioda (OUT) v releju; kontakta kontaktorja 1 (NC) in 2 (COM) sta odprta, kontakta kontaktorja 2 (COM) in 3 (NO) sta zaprta.

Če razlika med vrednostmi napetosti presega 11 %, LED dioda releja po približno 1 sekundi ugasne, kontakti kontaktorja 1 (NC) in 2 (COM) so vklopljeni, kontakta kontaktorja 2 (COM) in 3 (NO) pa sta odklopljena. Če se razlika med vrednostma napetosti zmanjša za 5 V, se LED dioda releja prižge in kontakti kontaktorja 1 (NC) in 2 (COM) se odklopijo, kontakti kontaktorja 2 (COM) in 3 (NO) pa vklopijo.

Če je zaporedje faz pravilno, se LED dioda releja prižge; kontakta kontaktorja 1 (NC) in 2 (COM) se odklopita, kontakta kontaktorja 2 (COM) in 3 (NO) pa se vklopita. Če je zaporedje faz nepravilno, se prižge LED dioda releja, LED dioda releja ugasne in kontakti kontaktorja 1 (NC) in 2 (COM) so pod napetostjo, kontakti kontaktorja 2 (COM) in 3 (NO) pa so brez napetosti.

Če vrednost napetosti preseže nastavljeno vrednost visoke napetosti, se prižge LED dioda, ki označuje napako visoke napetosti (U>). Če vrednost napetosti v 2 sekundah ne pade pod normalno vrednost, bo naprava imela napako visoke napetosti. V tem položaju se LED dioda releja ugasne, kontakti kontaktorja 1 (NC) in 2 (COM) so zaprti, kontakti kontaktorja 2 (COM) in 3 (NO) pa so odprti. Ko vrednost napetosti pade pod nastavljeno vrednost visoke napetosti za 5 V, se LED dioda, ki označuje napako visoke napetosti, ugasne, naprava pa začne odštevati čas zakasnitve napake (t). Po preteku čakalnega časa napake se LED dioda releja prižge, kontakta kontaktorja 1 (NC) in 2 (COM) sta odprta, kontakta kontaktorja 2 (COM) in 3 (NO) pa sta zaprta.

Če vrednosti napetosti padejo pod nastavljeno točko nizke napetosti, se prižge LED dioda, ki označuje napako nizke napetosti (U<). Če se vrednosti napetosti v času zakasnitve napake ne dvignejo na normalno vrednost, se v napravi pojavi napaka nizke napetosti. V tem položaju LED dioda releja ugasne, kontaktorski sponki 1 (NC) in 2 (COM) sta zaprti, kontaktorski kontakti 2 (COM) in 3 (NO) pa so odklopljeni. Če vrednost napetosti presega nastavljeno vrednost nizke napetosti za 5 V, LED dioda, ki označuje napako nizke napetosti, ugasne, naprava pa začne odštevati čas zakasnitve napake (t). Ko preteče čas zakasnitve napake, zasveti LED dioda releja, kontakti kontaktorja 1 (NC) in 2 (COM) se odklopijo, kontakti kontaktorja 2 (COM) in 3 (NO) pa se zaprejo.

Glavne značilnosti:

Delovna napetost (Un): 3x380 VAC

Delovna frekvenca: 50/60 Hz.

Delovna moč: <4 VA

Delovna temperatura: od -20 °C do 55 °C.

Nizka napetost: 180 VAC (fiksna)

Visoka napetost: 500 VAC (fiksna)

Asimetrija: ~%11 (fiksno)

Brez nevtralnega vodnika: da

Indikacija: 5 LED diod

Kontakt: 5A / 250 VAC aktivna obremenitev

Premer kabla: 2,5 mm2

Teža: <110 g.

Pritrditev na DIN letev.
