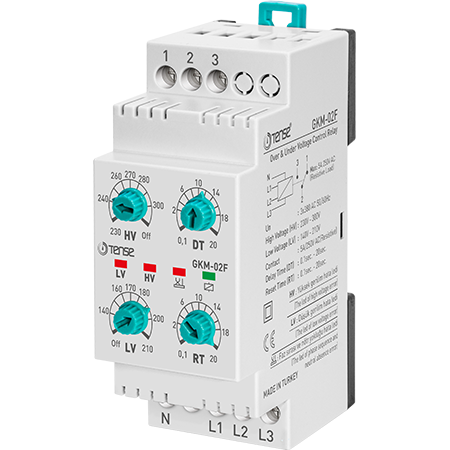

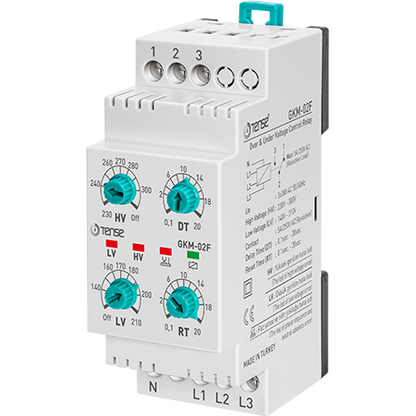

Trifazni rele za nadzor napetosti - GKM-02F (TENSE)

Nadzor prenapetosti/podnapetosti - zaporedje faz - preverjanje prisotnosti ničle - izhod 5 A - 140-300 VAC

Trifazni rele za nadzor napetosti GKM-02F podjetja TENSE je namenjen zaščiti trifaznih bremen pred nevarnimi odstopanji stanja v napajalnem omrežju. Naprava spremlja prenizko napetost, prenapetost, izgubo faze, nepravilno zaporedje faz in okvaro nevtralnega vodnika.
Ob zaznavi napake rele takoj odklopi izhodni kontakt in tako zaščiti priključeno opremo.

Ključne lastnosti

• Nadzor prenapetosti (VN):
  - Reakcija na prekoračitev nastavljene ravni v kateri koli fazi
  - Območje nastavitve: 230-300 VAC

• Nadzor prenizke napetosti (NN):
  - Odziva se na padec napetosti v kateri koli fazi
  - Razpon nastavitev: 140-210 V AC

• Nastavljiv odzivni čas (DT):
  - Zakasnitev odziva na stanje okvare
  - razpon: 0,1 s - 20 s

• Samodejna ponastavitev - povratni čas (RT):
  - Zakasnitev vklopa po normalizaciji napetosti
  - razpon: 0,1 s - 20 s

• Spremljanje zaporedja faz in prisotnosti faz
  - zaščita pred nepravilnim zaporedjem faz
  - zaznavanje odpovedi faze

• nadzor prisotnosti nevtralnega vodnika (N)
  - Zaščita pred izgubo vodnika N v omrežju
  - Odklop, ko napajalna napetost pade pod 88 V AC

• Histereza 3 %
  - omejuje neželeno hitro preklapljanje med nihanjem napetosti

• Optična signalizacija
  - Indikatorji LED za stanje in vrsto napake

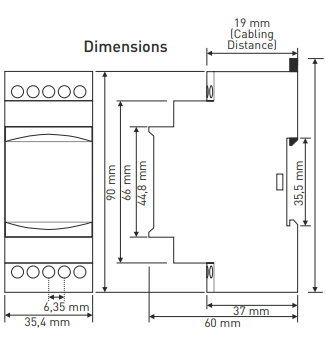

• Kompaktna zasnova, možnost namestitve na DIN letev

• Izhodni kontakt:
  - Izhodni stik: NO + NC, suhi stik
  - Obremenitev 5 A

Uporaba

Rele je namenjen zaščiti naprav, kot so:

• trifazne motorje

• kompresorje

• črpalke

• klimatske naprave

• splošne industrijske in gospodinjske obremenitve

ščiti pred:

• prenapetost

• prenizke napetosti

• izpad faze

• nepravilno zaporedje faz

• izgubo nevtralnega vodnika

POMEMBNO OPOZORILO

Rele NE uravnava napetosti!
Uporablja se samo za odklop bremena v nevarnih razmerah v omrežju, ne pa za stabilizacijo ali izravnavo napetosti.
