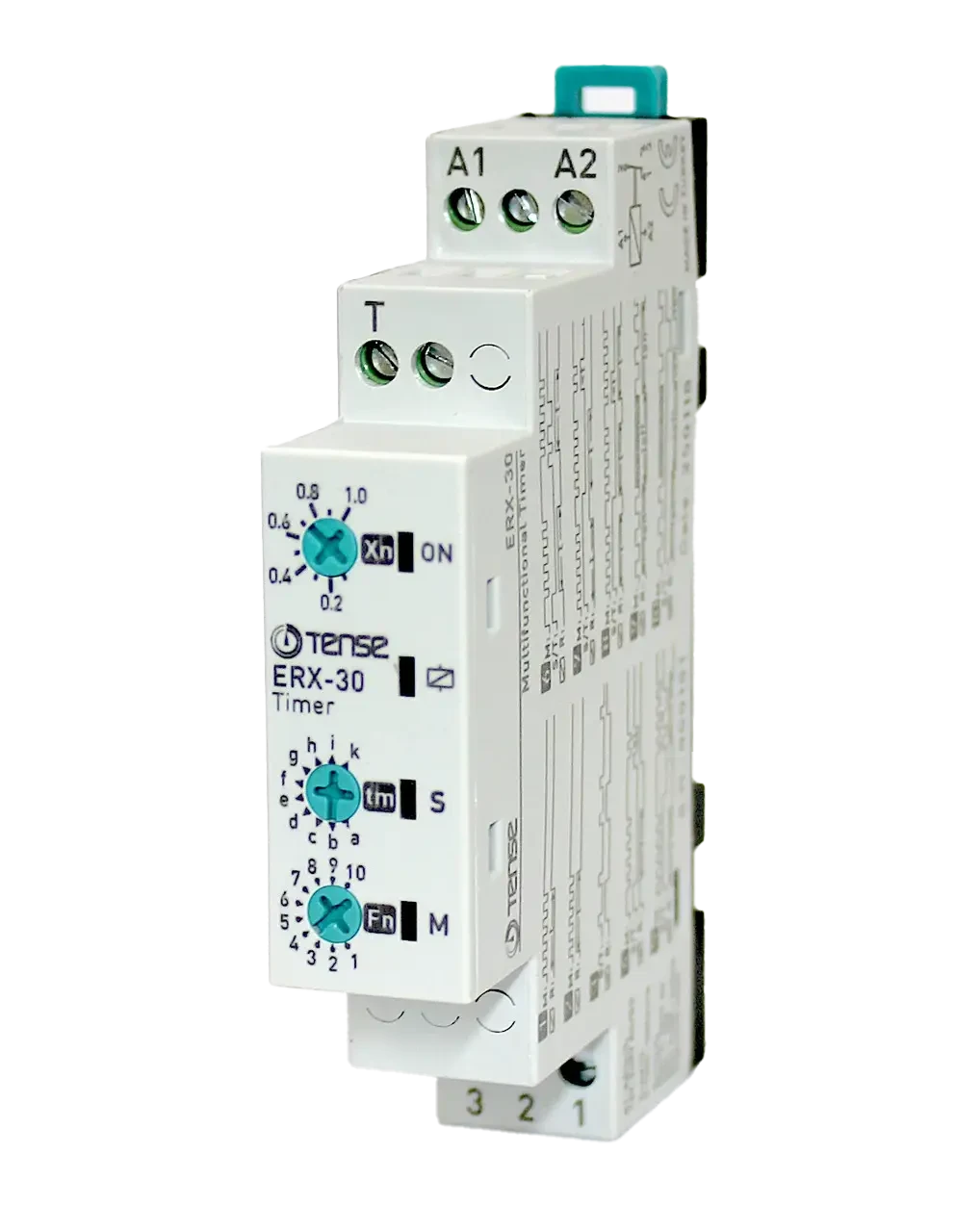

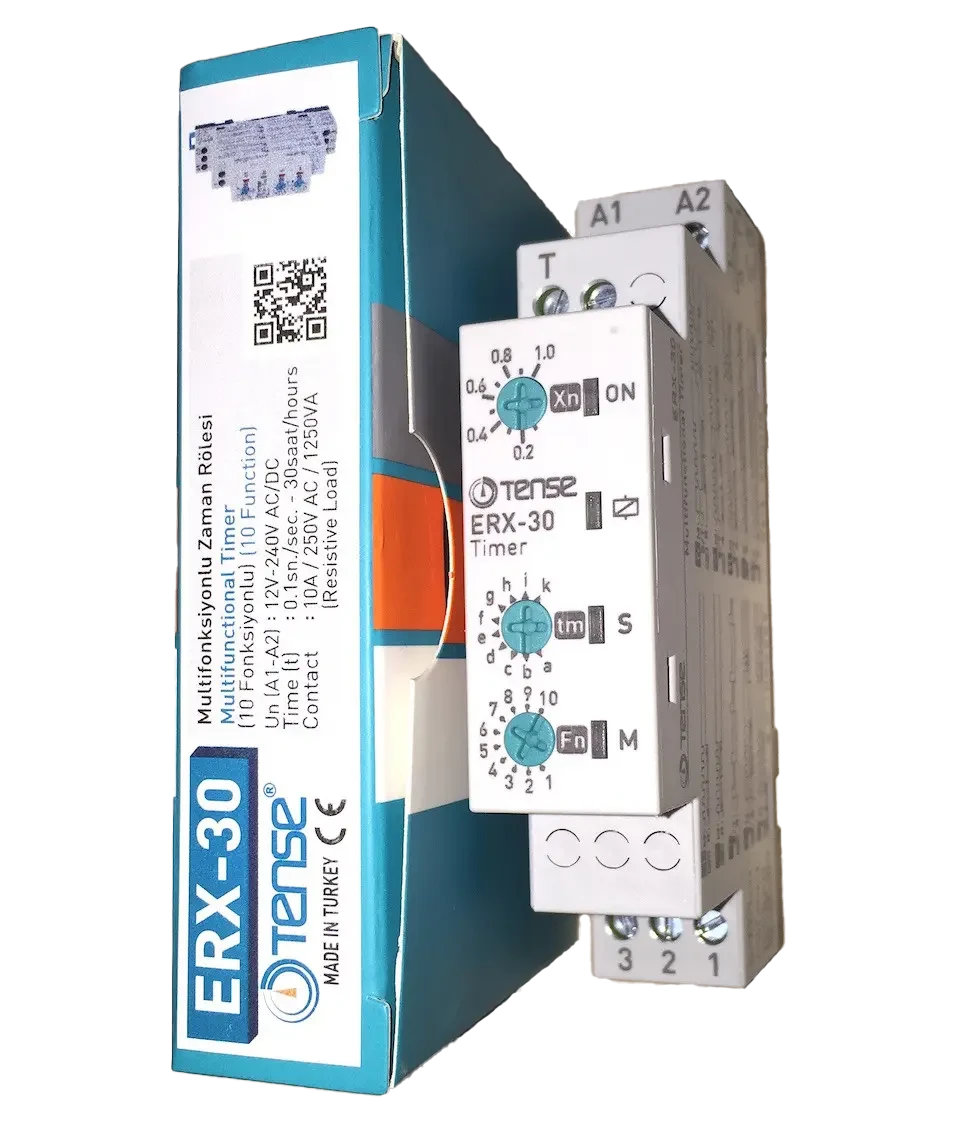

Večnamenski časovni rele ERX-30 (10 funkcij) - 12...240 V AC/DC, 1 stikalni kontakt

Opis izdelka

Večnamenski časovni rele ERX-30 je univerzalni krmilni element za zakasnitev, preklop, pulzno krmiljenje in periodične procese v avtomatizaciji. Ponuja do 10 časovnih funkcij, ki pokrivajo večino nalog v industrijskih in domačih aplikacijah.

Primeren je za:

• avtomatizirane sisteme v proizvodnji (praženje kave/semen, pakirne linije, termični procesi),

• nadzor prezračevanja (stranišča, kopalnice), ogrevanja, klimatizacije,

• razsvetljavo (stopnišča, znaki, izložbe),

• časovno načrtovanje procesov v pralnih strojih in gospodinjskih aparatih,

• odpiranje/zapiranje oken, loput, klimatskih naprav,

• krmiljenje motorjev in majhnih pogonov.

Glavna prednost je univerzalno napajanje 12-240 VAC/DC, ki omogoča, da rele v eni napravi nadomesti več različnih tipov.

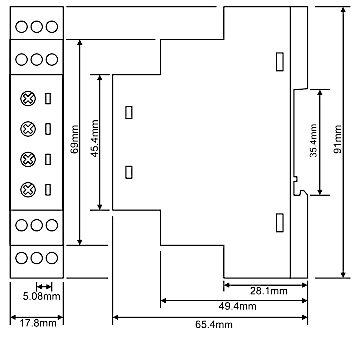

Namestitev je na standardno 35-milimetrsko tirnico DIN.

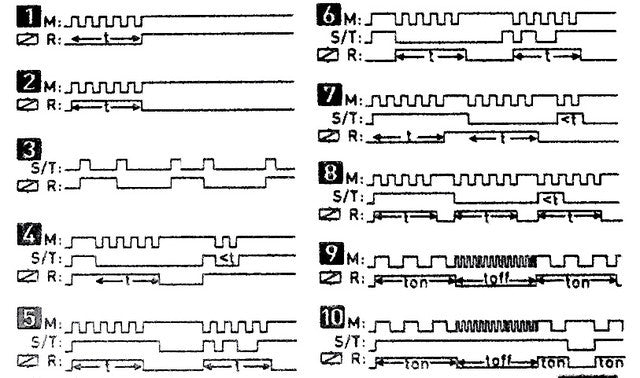

Vgrajene časovne funkcije (10 funkcij)

Rele podpira naslednje načine, ki so uporabni pri napetostih 12 / 24 / 48 / 110 / 230 V AC/DC:

1. Bistabilni rele

2. Zakasnjen zagon (zakasnitev vklopa)

3. Zakasnjen povratek (Delay OFF)

4. Bliskovnik - zagon s prekinitvijo

5. Zakasnjen zagon po preklopu + zakasnjen povratek (kombinacija zakasnitve ON/OFF)

6. Začetek delovanja bliskovnika z impulzom

7. Zakasnjen zagon po preklopu in zakasnjen povratek po preklopu (zakasnitev ON/OFF)

8. Generator impulzov

9. Enkratni impulz po izklopu krmilnega vhoda (Single Shot - padajoči rob)

10. Enkratni impulz po vklopu krmilnega vhoda (enkratni impulz - naraščajoči rob)

Praktična uporaba

Rele se lahko uporablja v številnih aplikacijah, na primer:

• krmiljenje ventilatorjev v gospodinjstvih (stranišče, kopalnica),

• krmiljenje razsvetljave na stopnišču,

• vklop ogrevanja ali prezračevanja v časovnih intervalih,

• ciklično krmiljenje reklamnih svetlobnih tabel,

• odbijanje kontaktov (debounce) za krmilne signale,

• nadzor procesov v živilski industriji (kuhanje mesa, pečenje),

• krmiljenje črpalk, motorjev in pogonov,

• samodejno odpiranje/zapiranje oken, loput, ventilov,

• krmiljenje naprav in proizvodnih linij.

Prednosti opreme

• Univerzalno napajanje: 12-240 V AC/DC

• Do 10 funkcijskih načinov

• 1 stikalni kontakt

• Primerno za industrijske in domače aplikacije

• Enostavna montaža na DIN letev

• V celoti nadomesti številne dražje modele na trgu

• Zanesljivo delovanje in široka združljivost

Zamenjava dražjih analogov

Večfunkcijski rele ERX-30 lahko v celoti nadomesti te modele:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
