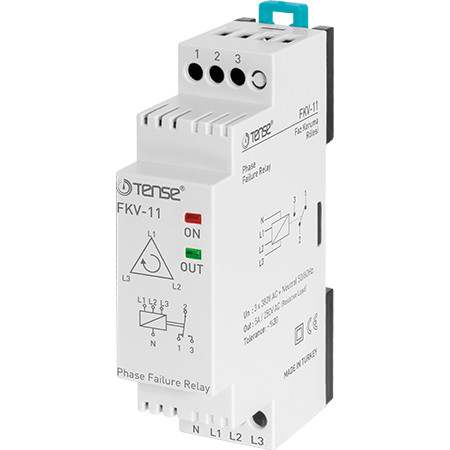

Fazni nadzorni rele FKV-11 je namenjen zaščiti trifazne opreme pred ključnimi napakami v električnem omrežju - zlasti pred faznimi motnjami (obrat faze), izpadom faze in fazno asimetrijo. Rele zagotavlja zanesljivo delovanje elektromotorjev, črpalk, kompresorjev in druge trifazne opreme.

Model ima fiksno asimetrijo 30 % in je zasnovan za namestitev na eno samo letev DIN.

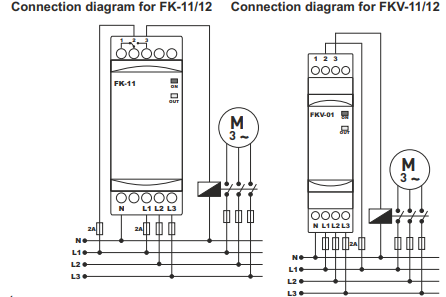

Kako deluje rele FKV-11 (algoritem delovanja)

Normalno delovanje

• Prisotne so vse tri fazne napetosti.

• Faze so priključene v pravilnem vrstnem redu.

• Napetost je v dovoljenem območju.

• Kontakti 2-3 so preklopljeni, LED OUT → izhod je aktiven.

Asimetrija ali odstopanje napetosti

• Če se napetost ene faze spremeni za več kot 30 % ali če vsota večsmernih sprememb vrednosti preseže to mejo:

  • zasveti LED dioda ASM (indikacija asimetrije),

  • kontakti 2-3 se odklopijo,

  • kontakti 1-2 se vklopijo,

  • LED dioda OUT ugasne.

Vrnitev v normalno stanje

• Če se napetost vrne v dovoljeno območje,

• bo rele ponovno aktiviral izhod in kontakti se bodo ponovno preklopili na 2-3 zaprte kontakte.

Glavne značilnosti in prednosti

• Zaščita pred:

  • odpovedjo faze,

  • nepravilno zaporedje faz,

  • fazno asimetrijo (fiksno 30 %).

• Vizualni prikaz stanja s svetlečo diodo (OUT / ASM).

• Hitro odzivanje na napake v omrežju.

• Kompaktna zasnova - širina le 22,5 mm.

• Enostavna montaža na DIN letev.

Tehnični parametri

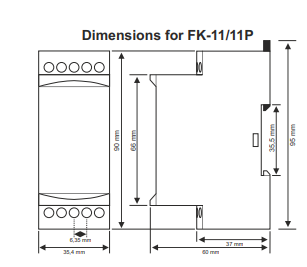

Dimenzije

• Dolžina: 85 mm

• Višina: 77,6 mm

• Širina: 22,5 mm
